Криогенный охладитель TG-RD

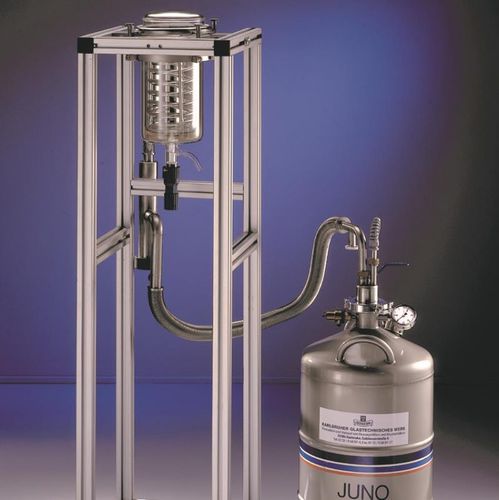

Для удовлетворения требований к быстрым скоростям охлаждения и низким температурам иногда можно перейти от традиционного охлаждения термостата к охлаждению жидким газом. Компания KGW-ISOTHERM разработала для этого новое приложение KALTGAS. Здесь реактор охлаждается криогенным газообразным азотом, что обеспечивает высокую скорость охлаждения. KALTGAS - это система температурного контроля, основанная на низкой температуре жидкого азота в качестве хладагента. Жидкий азот испаряется в криогенном резервуаре с помощью нагревателя (струи). При этом создается постоянный поток криогенного газа. Изменяя нагреватель (струю) на контроллере безопасности (SC5), можно изменять холодопроизводительность и объем газового потока, а также снизить до минимума расход LN2, изменяя мощность струи. Затем поток криогенного газа подается по гибкой металлической трубе с вакуумной изоляцией в теплообменник (нагреватель). Задача теплообменника - нагреть поток холодного газа до нужной температуры. Это означает, что на выходе из теплообменника в качестве теплоносителя имеется поток газа с заданной температурой. Этот постоянный поток газа проходит через охлаждающий змеевик, подвешенный в реакционном сосуде, и охлаждает среду в сосуде. Охлаждающий змеевик может быть подключен к системе холодного газа с помощью быстросъемного крепления, что делает установку быстрой и простой.
