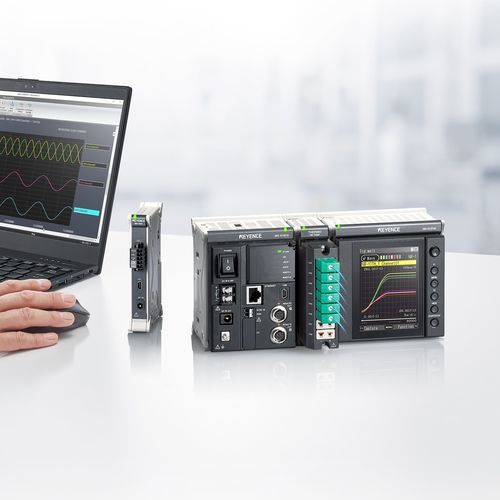

Регистратор данных напряжение NR-X

ускорениятокадля измерения температуры

Общее описание
NR-X Series — компактная платформа многовходового регистратора данных, предназначенная для синхронизированных многоканальных измерений в широком спектре испытательных и мониторинговых задач. Поддерживает различные типы сигналов и модульное расширение для централизации сбора данных на одной системе.

Ключевые преимущества

• Поддержка нескольких типов измерительных модулей на одной платформе
• Компактный переносной корпус для лабораторий и полевых условий
• Архитектура с сокращённой проводкой и дистанционными модулями для минимизации работ по прокладке кабелей на объекте
• Интуитивное ПО для ПК для быстрой конфигурации каналов и экспорта данных в стандартные форматы

Области применения

• Исследования и испытания на долговечность кузова и шасси
• Проверка работоспособности печатных плат (PCB) и электронных компонентов
• Контроль процессов, например мониторинг температуры в формовочных машинах
• Длительные испытания на усталость для систем ОВК и наружного оборудования

Функции — измерительные возможности и система
NR-X Series поддерживает до восьми типов измерительных модулей и может масштабироваться до сотен синхронизированных каналов с одной платформы. Поддерживаемые сигналы: напряжение, температура, ток, деформация, ускорение, импульсы и CAN. Система обеспечивает высокоразрешающую A/D преобразование с микросекундной скоростью выборки и архитектуру, оптимизированную для минимизации помех и сохранения целостности сигнала при одновременной работе множества каналов.

Функции — удобство использования и рабочий процесс

• Система с сокращённой проводкой и дистанционные модули позволяют прокладывать кабели рядом с точками измерения, сокращая время подготовки и снижая ошибки прокладки
• ПО для ПК обеспечивает простую настройку каналов и прямой экспорт в стандартные форматы (например, Excel) для ускорения анализа и отчётности
• Поддержка синхронизированной видеозаписи для выравнивания измеренных данных с видеоматериалом и ускорения диагностики
• Мониторинг в реальном времени: отображение живых графиков и удалённый просмотр; опциональная беспроводная LAN для распределённых измерений и наблюдения

Функции — прочность и рабочие условия
Блоки разработаны для работы в жёстких условиях: устойчивость к вибрациям/ударам, широкий температурный диапазон и защита от воды и пыли, подходящие для лабораторий и суровых полевых условий. Доступны варианты с повышенной защитой для эксплуатации в воде, песке, иле и при высоких температурах.

Питание и мобильность
Доступны опции питания AC, DC и от батареи. Опция аккумулятора на базе литий‑ионной батареи большой ёмкости обеспечивает длительные периоды сбора данных (при использовании батареи большой ёмкости ориентировочно поддерживается до ~800 минут непрерывной работы).

Технические характеристики

• Название серии: NR-X Series
• Поддерживаемые типы модулей: до 8
• Максимальное расширение каналов: до 576 синхронизированных каналов
• Поддерживаемые типы сигналов: напряжение, температура, ток, деформация, ускорение, импульс, CAN
• Возможности выборки: высокоскоростная микросекундная выборка с высокоразрешающим A/D-преобразованием
• Прокладка кабелей: система с сокращённой проводкой и дистанционные модули для подключения рядом с точками измерения
• Синхронизация данных: поддержка синхронизированной видеозаписи
• Режим реального времени: подключение к ПК в режиме live и удалённый просмотр; опциональная беспроводная LAN
• Опции питания: AC, DC, батарея; доступна литий‑ионная батарея большой ёмкости
• Прочность: устойчивость к вибрациям/ударам ок. 10G/100G; рабочий диапазон ок. -40°C до +85°C (-40°F до +185°F)
• Степень защиты: IP65/IP67; корпусная классификация до Type 4X для наружной эксплуатации
• Экологически усиленные блоки: доступны для работы в воде, песке, иле и при высоких температурах
• Типичные сценарии использования: R&D тесты, долговечность автомобилей, проверка PCB, контроль температуры литья, долгосрочный анализ усталости, мониторинг HVAC и производства
