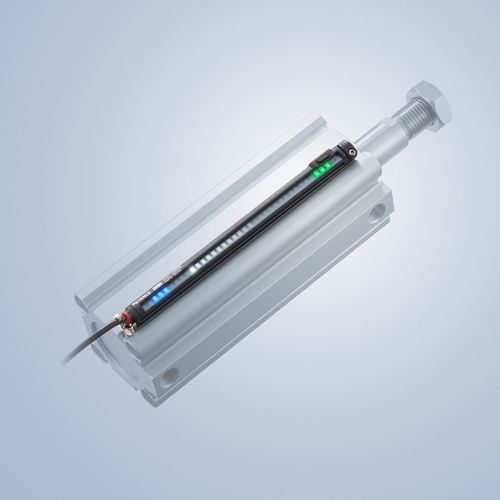

Линейный датчик положения CS-L series

бесконтактныймагнитныйс цифровым выходом

Обзор
Серия CS-L — линейный датчик для пневматических цилиндров, обеспечивающий визуальную индикацию текущего положения поршня с помощью светодиодной полосы по всей длине. Поддерживается верхний монтаж без разборки цилиндра и быстрая настройка через 2-точечное обучение кнопкой. Датчик передаёт данные о положении поршня и уровне удара (impact) для диагностики и оптимизации времени цикла.

Основные характеристики

• Светодиодная полоса по всей длине для отображения положения поршня в реальном времени.
• Простое 2-точечное обучение (кнопка) для быстрой установки без необходимости выравнивания.
• Верхний монтаж — установка/снятие без разборки цилиндра.
• Выходы положения поршня и уровня удара для диагностики и управления процессом.
• Стандартно: 2 выхода; опционально третий выход и расширенная конфигурация через высокофункциональный усилитель.

Детали
CS-L использует видимую светодиодную полосу для отображения положения поршня с высокой точностью. Монтаж осуществляется сверху в паз цилиндра, что исключает необходимость разборки. Настройки выполняются кнопкой 2-точечного обучения и могут быть заблокированы для предотвращения случайных изменений. Датчик предоставляет данные уровня удара и времени хода для раннего обнаружения неисправностей и улучшения процессов. Подключение поддерживает оголённые провода или M8-разъёмы; некоторые функции требуют разъёма типа PNP M8. Отдельный высокофункциональный усилитель позволяет регулировать окно уставок, создать третий выход, выполнять удалённую настройку для труднодоступных мест и может быть отключён после настройки.

Применения / Сценарии использования

• Мониторинг положения поршня в реальном времени для настройки процессов и устранения неполадок.
• Управление на основе положения или блокировки с использованием обученных уставок.
• Диагностика машин с использованием выходов уровня удара и времени хода.
• Сферы, где снятие цилиндра для установки датчика непрактично.

Характеристики / технические спецификации

• Серия / Модель: CS-L series
• Видимая индикация: светодиодная полоса по всей длине (положение поршня в реальном времени)
• Разрешающая способность позиции (указанная): 1 мм
• Метод обучения: 2-точечное обучение (кнопка)
• Установка: верхний монтаж (без разборки цилиндра)
• Выходы: стандартно 2 выхода; опционально 3-й выход через высокофункциональный усилитель
• Функции усилителя: регулируемое окно уставок, возможность создания 3-го выхода, конфигурирование для труднодоступных мест; усилитель может быть отключён после настройки
• Разъём / проводка: поддерживает оголённые провода или M8-разъёмы (некоторые функции требуют типа PNP M8)
• Диагностика: данные по уровню удара и времени хода для мониторинга производительности
