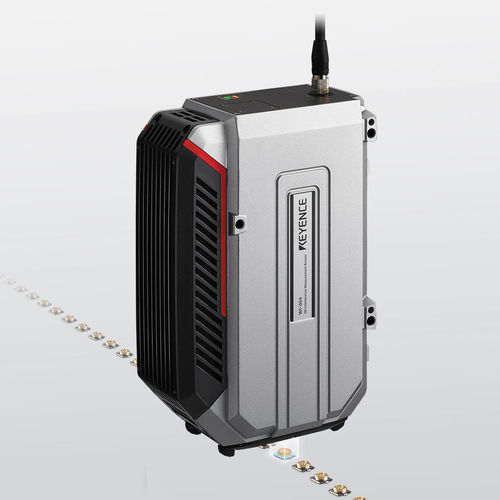

Бесконтактный интерферометрический датчик WI-5000 series

3D-датчики интерференционного измерения серии WI-5000 формируют трехмерное изображение целевых участков размером до 10 × 10 мм (0,39″ × 0,39″) всего за 0,13 секунды. Датчик одновременно регистрирует 80 000 точек высоты по всей поверхности, что позволяет выполнять высокоточные измерения высоты, копланарности и даже шероховатости поверхности (Sa и Sz). Благодаря использованию интерферометрии в белом свете для съемки изображений датчик может выполнять коаксиальное измерение поверхности, устраняя «мертвые зоны», которые препятствуют точному измерению в канавках и других формах с резкими перепадами высоты. Данный принцип измерения обеспечивает точные и воспроизводимые 3D-измерения практически на любом типе поверхности, включая прозрачные или зеркальные объекты. Хотя его скорость делает его идеальным для измерений в линии производства, также доступна регулируемая подставка, позволяющая пользователям использовать те же быстрые автоматические измерения как для контроля в линии, так и для автономного контроля. Бесконтактные измерения шероховатости, выполняемые в линии производства Представляем 3D-интерферометрический датчик серии WI-5000 для мгновенного измерения высоты поверхности. Выполняйте измерения шероховатости линии и поверхности непосредственно в линии производства. • Шероховатость поверхности (Sa/Sz) • Шероховатость линии (Ra/Rz) Измерение площади, а не точек или линий Мгновенное измерение 80 000 точек на максимальной измерительной площади 10 × 10 мм (0,39" × 0,39"). Благодаря использованию принципов интерферометрии в белом свете на датчики серии WI-5000 не влияют тип материала, цвет или «слепые зоны», что позволяет осуществлять высокоточные измерения с точностью до микрона.
