Контроль на основе высоты на всей площади
- Распознавание изображений на основе камеры для указания мест измерения
- Лазерный контроль высоты в указанном месте

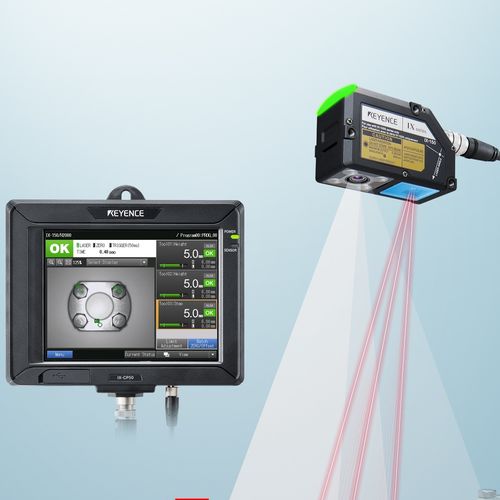

Лазерные датчики серии IX на основе изображения могут измерять высоту в любой точке зоны. Распознавание изображений на основе камеры позволяет лазеру определять высоту целевой точки даже в том случае, если заготовки не идеально выровнены на производственной линии. Высота места попадания лазера в цель будет отличаться, если цель наклонена или если сама цель другая, но датчики серии IX могут определить разницу в высоте относительно эталона. Например, на линии сборки деталей один прибор серии IX может не только проверять наличие деталей, но и выполнять проверку посадки и другие проверки на основе высоты. Благодаря способности определять разницу в высоте, серия IX также не допускает ложных обнаружений и ошибок в присутствии бликов от глянцевых поверхностей металлических деталей или когда целевая точка обнаружения имеет тот же цвет, что и фон, обеспечивая стабильную автоматическую дифференциацию на линии.
Ненадежное обнаружение с обычными датчиками изображения, но стабильное обнаружение с IX-H
Обычные датчики изображения
Низкоконтрастные цели приводят к затрудненному обнаружению
Для целей с похожими цветами или материалами разница между светлым и темным не всегда очевидна, что может привести к нестабильному обнаружению.
Контрастность цели не имеет значения
Обнаружение на основе высоты обеспечивает стабильные результаты даже при низком контрасте между целью и фоном.
Изменения положения и ориентации приводят к неправильному обнаружению
---
