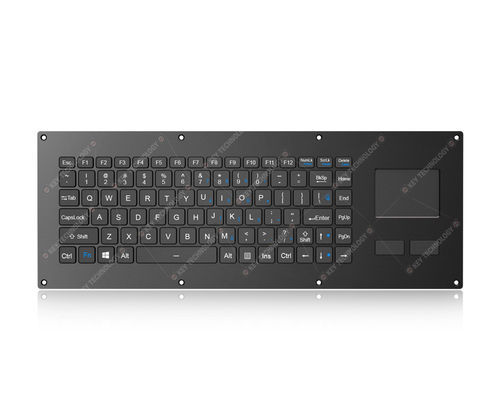

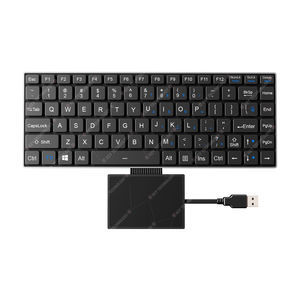

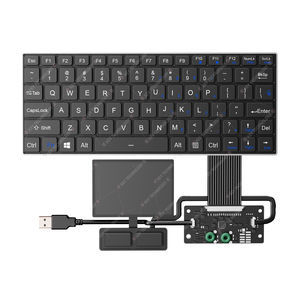

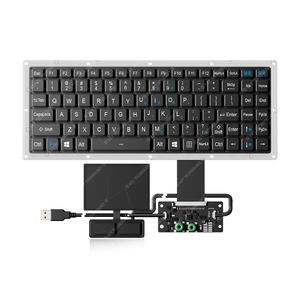

Встраиваемая клавиатура K-TEK-V405TP-FN-BL-FC-SC-ANA-151B-BT

с ножничными механизмом клавишс клавишей Fn86 клавиш

Обзор
86-клавишная полностью герметичная водонепроницаемая встраиваемая ультратонкая клавиатура с запатентованными ножничными переключателями, класс защиты IP67, с встроенной ультратонкой гибкой печатной платой, полностью герметичным усиленным широкотемпературным тачпадом (400 DPI) для быстрого и точного позиционирования курсора, а также 2 кнопками мыши (лев./прав.) и 12 верхними функциональными клавишами (F1–F12). Использует прочную технологию ножничных переключателей с ходом клавиши 1,20 мм ±0,10 мм и выраженной тактильной отдачей для быстрой, точной и тихой ввода. Передняя панель из нержавеющей стали с черным титановым электроосаждением и отверстиями для утапливания, прочным покрытием и антибактериальной поверхностью клавиатуры, устойчивой к большинству химикатов и жидкостей. Комбинация FN + Clean обеспечивает простую очистку без отключения клавиатуры. Включена регулируемая белая подсветка. Разработано в соответствии с MIL-STD-461G и MIL-STD-810H, охватывающими EMC/EMI/EMS/ESD и экологические испытания. Запатентованный дизайн (номер патента: 202422198937.6).

Области применения
Транспортные средства, аэрокосмическая отрасль, флот, морская техника, радары, дисплейные консоли, портативные защищенные ноутбуки, наземные станции БПЛА и другие системы для тяжелых условий эксплуатации.

Размеры
Передняя панель: 405,0 мм x 150,0 мм

Механические данные
Количество клавиш: 86 клавиш + 2 кнопки мыши
Тип переключателя: Прочная ножничная (scissor) конструкция переключателя
Ход клавиши: 1,20 мм ±0,10 мм
Ресурс клавиш: Более 5 миллионов операций
Сила срабатывания: 0,8 N ± 0,2 N

Электрические данные
Напряжение питания: DC +5V ±5%
Ток: ≤30 mA при выключенной подсветке; ≤300 mA при включенной подсветке
Интерфейс: USB
Срок службы (электрический): > 5 лет
Поддерживаемые ОС: All Windows, Linux, Unix, Mac OS X, VxWorks, Android

Покрываемые испытания MIL-STD-461G (EMC / EMI / EMS / ESD)
1. CE101: 25 Hz - 10 kHz Проводимые излучения, токи в аудиочастотном диапазоне (силовые линии)
2. CE102: 10 kHz - 10 MHz Проводимые излучения, радиочастотные потенциалы (силовые линии)
3. CS101: 25 Hz - 150 kHz Проводимая восприимчивость (силовые линии)
4. CS106: Проводимая восприимчивость, переходные процессы (силовые линии)
5. CS112: Восприимчивость к электростатическим разрядам
6. CS114: 4 kHz - 400 MHz Проводимая восприимчивость, инжекция в масс-кабель
7. CS115: Проводимая восприимчивость, инжекция в масс-кабель, импульсное возбуждение
8. CS116: 10 kHz - 100 MHz Проводимая восприимчивость, затухающие синусоидальные переходные процессы (кабели и силовые линии)
9. RE101: 25 Hz - 100 kHz Излучаемые помехи, магнитное поле
10. RE102: 10 kHz - 18 GHz Излучаемые помехи, электрическое поле
11. RS101: 25 Hz - 100 kHz Восприимчивость к излучаемым помехам, магнитное поле
12. RS103: 10 kHz - 40 GHz Восприимчивость к излучаемым помехам, электрическое поле

Экологические / надежностные характеристики MIL-STD-810H
Разработано для работы в широком диапазоне высоких/низких температур, при низком давлении, высокой влажности, вибрации, ударных нагрузках, температурных шоках, дожде, соляном тумане, запыленности, грибковой среде и солнечной радиации. Соответствует RoHS, сертифицировано CE и FCC.

Адаптивность к окружающей среде и испытания
Рабочая температура: -40°C до +60°C
Температура хранения: -50°C до +70°C
Испытание на влажность: Темп. испытания 30–60°C; влажность испытания 95% RH; период испытания 24 ч за цикл, 10 циклов, всего 240 ч
Атмосферное давление: 57 kPa ~ 106 kPa
Испытание на вибрацию: 0 ~ 5,1 Hz, смещение 1 mm (указанная процедура вибрации)
Испытание на удар: Форма импульса: пилообразная после пика; пик ускорения: 40 g; длительность импульса: 11 ms; трёхосные удары (X, Y, Z) как указано (несколько ударов по каждой оси)
Испытание на температурный шок: Циклы между -50°C/ -40°C и +70°C/ +60°C по указанным длительностям
Испытание на грибки: Указанные грибковые штаммы; темп. испытания ~30°C; 95% RH; 28 дней (672 часа)
Испытание на соляной туман: NaCl 5 ±1% при 35°C для указанных циклов; распыление 24 ч, сушка, повторение циклов (всего 96 ч описано)
Испытание на дождь: Процедура дождя и дождя с ветром; ветровая скорость ≥ 18 m/s; длительность испытания 3 ч
Испытание на пыль: Процедура продувания пылью с указанной концентрацией и циклическими температурными шагами
Испытание на падение транспортной упаковки: Вес ≤45,4 kg; ограничения по макс. размерам; высота падения 122 cm; падения на поверхности, кромки и углы (всего 26 падений)

Надежность
Уровень защиты: IP67 (передняя панель)
Срок службы: > 5 лет (по конструкции)
MTBF: > 20 000 часов
MTTR: < 30 минут (цель проектирования)
Сертификации: RoHS, CE, FCC; спроектировано в соответствии с MIL-STD-461G и MIL-STD-810H

Патенты
Запатентованный дизайн клавиатуры: номер патента 202422198937.6

Характеристики / технические спецификации

• Семейство моделей: K-TEK V405TP
• Категория: DWP клавиатура с ножничным переключателем
• Клавиши: 86 клавиш + 2 кнопки мыши
• Ход клавиши: 1,20 мм ±0,10 мм
• Технология переключателя: Прочный ножничный переключатель
• Подсветка: Регулируемая белая подсветка
• Интерфейс: USB
• Уровень защиты: IP67 (передняя панель)
• Решение для монтажа: Монтаж в панель
• Рабочая температура: -40°C до +60°C
• Температура хранения: -50°C до +70°C
• Тачпад: Полностью герметичный усиленный широкотемпературный тачпад, 400 DPI
• Передняя панель: Нержавеющая сталь с черным титановым электроосаждением и утапливаемыми отверстиями
• Антимикробная поверхность и химическая стойкость
• Соответствие / стандарты: MIL-STD-461G, MIL-STD-810H, RoHS, CE, FCC
• Патент: 202422198937.6
• Размеры (передняя панель): 405,0 mm x 150,0 mm
