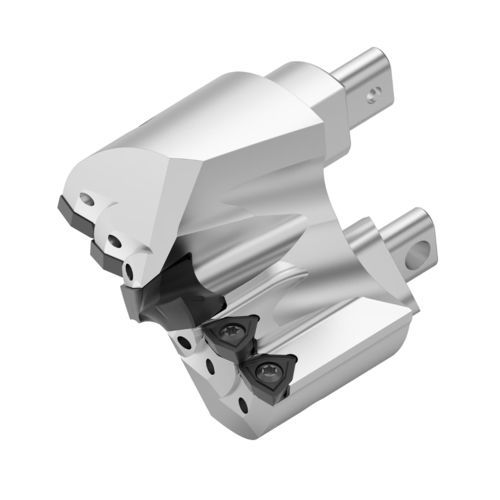

Сверлильная головка с высокой пропускной способностью KSEM PLUS™

с высокой пропускной способностьюсверхточнаявысокоскоростная

Обзор продукта
Модульное сверло KSEM PLUS™ предназначено для сверления в диапазоне диаметров от 28 мм до 101,6 мм (1,102–4″) на глубины до 10×D. KSEM PLUS сочетает преимущества модульного сверла и сверла с сменными пластинами, обеспечивая высокие скорости и подачи при больших отношениях длина/диаметр и сниженных расходах на расходные элементы. Модульная система обеспечивает быструю подготовку инструмента и уменьшение складских остатков инструментов.

Типы головок

• Головка KSEM PLUS A1 — для минимальной стоимости на отверстие.
• Головка KSEM PLUS B1 — для сложных условий, таких как сложенные листы, перекрёстные отверстия и наклонные выходы.
• Взаимозаменяемые головки с двумя полностью рабочими режущими кромками обеспечивают высокую производительность для различных материалов и условий резания.

НОВИНКА! Пластины KSEM PLUS HPP
Исключают необходимость в направляющих предварительных отверстиях при глубоком сверлении. Пластины HPP имеют выступающую центральную точку, выполняющую роль направляющего штифта для обеспечения прямолинейности и точности, применимы при высокообъёмном сверлении, например при изготовлении компонентов для ветроэнергетики.

• HP-геометрия режущей кромки для максимальных темпов съёма материала
• Выступающая центральная точка для прямолинейности и точности
• Скос на углу защищает основную режущую кромку, увеличивая стойкость инструмента

KCMS40 для пластин KSEM PLUS MD
Изготовлен с использованием продвинутой технологии HiPIMS-покрытия; этот сорт предназначен для обработки нержавеющей стали, жаропрочных сплавов и сталей с длинной стружкой.

• Максимальная надёжность процесса и длительный срок службы на нержавеющих материалах
• Гладкая поверхность покрытия предотвращает налипание на режущих кромках для стабильного процесса обработки
• Сорт сочетает оптимальную адгезию покрытия и высокую прочность карбида
• Геометрия MD обеспечивает улучшенный контроль стружки и качество поверхности

Применения

• Сверление большого диаметра (28 мм до 101,6 мм)
• Глубокое сверление до 10×D
• Сложные условия: сложенные листы, перекрёстные отверстия, наклонные выходы
• Высокообъёмное сверление, типичное для изготовления компонентов ветроэнергетики

Технические характеристики

• Коммерческое наименование: KSEM PLUS™
• Диапазон диаметров: 28 мм – 101,6 мм (1,102–4″)
• Максимальная рекомендуемая глубина: до 10×D (отношение длина/диаметр)
• Взаимозаменяемые типы головок: A1 (низкая стоимость на отверстие), B1 (для сложных выходов и пакетной обработки)
• Геометрия резания: по две полностью рабочие режущие кромки на головку
• Варианты пластин: HPP с выступающей центральной точкой для направляемого точного сверления
• Сорт пластины: KCMS40 (HiPIMS-покрытие) для нержавеющей стали, жаропрочных сплавов и сталей с длинной стружкой
• Ключевые преимущества: быстрое наладка инструмента, сниженные затраты на расходные материалы, минимизация запасов инструментов, высокая скорость съёма металла, улучшенная прямолинейность и стойкость
• Типичные обрабатываемые материалы: сталь, нержавеющая сталь, жаропрочные сплавы и другие задачи сверления большого диаметра
