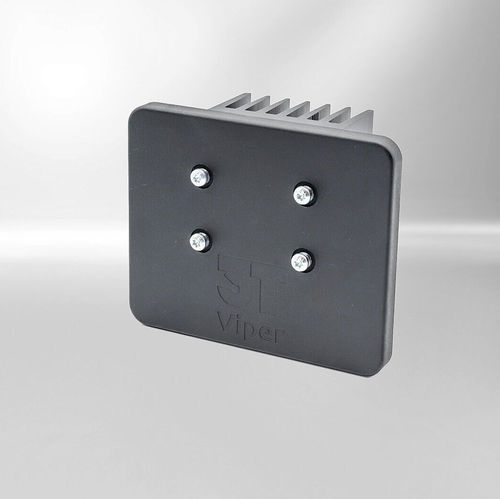

Бесщеточный контроллер двигателя VIPER

бесщеточныймикрошаговыйтрехфазовый

Обзор
VIPER Motor Control — это высокопроизводительная, полностью настраиваемая платформа управления двигателем от Kendrion 3T, разработанная для батарейных и гидравлических применений. Обеспечивает надежное, точное и эффективное управление двигателем в высокодинамичных и суровых условиях, поддерживая подвижную технику, электроинструменты, гидравлические насосные системы и другое критически важное оборудование.

Ключевые преимущества

• Бесдатчиковое управление (Field Oriented Control) снижает сложность системы и повышает надежность.
• Высокая производительность с высокой эффективностью (до 98%).
• Полностью настраиваемая под конструкцию, габаритные ограничения и требования к производительности продукта заказчика.
• Защита IP54 с заливкой для повышенной долговечности в требовательных условиях.

Типичные области применения

• Мобильная батарейная техника и электроинструменты (оптимизировано для систем 12–48 В).
• Управление гидравлическими насосами: запуск при высоком давлении и работа при переменной нагрузке.
• Сельскохозяйственная и лесная техника, строительная техника и другие батарейные машины, работающие при динамических нагрузках и жестких условиях.

Возможности платформы и интеграция
VIPER — масштабируемая концепция управления двигателем с надежным процессором, интеллектуальным FET-драйвером и дискретным силовым каскадом. Поддерживает широкий спектр интеграций: датчики, энкодеры, UART (RS232), CAN-шины, EEPROM и дополнительные цифровые и аналоговые В/В. Платформа может быть расширена клиентскими функциями: ведение журналов данных, мониторинг ошибок, сохранение настроек устройства и обеспечение обновлений ПО. Для разработки алгоритмов управления доступны полные модели Matlab/Simulink.

Преимущества в реальном применении
VIPER снижает сложность системы и риск отказов за счет бесдатчикового управления, обеспечивает высокую производительность при запуске и кратковременные энергетические бусты, а также может давать прирост эффективности (пример: до 50% улучшения времени работы в некоторых батарейных приложениях). Полностью залитое исполнение IP54 обеспечивает прочность против влаги, пыли и вибрации.

Основные характеристики VIPER

• Выходная мощность до 1 кВт (масштабируемая)
• Фазные токи: -68 A до 68 A
• Диапазон питающего напряжения: 8 до 80 В
• Эффективность до 98% (пример: при 800 W)
• Поддерживаемые моторы: BLDC, PMSM, IPM и шаговые двигатели (микрошаг)
• 3-фазное бесдатчиковое синусоидальное управление на базе Field Oriented Control (FOC)
• Защищенные выходы и настраиваемое переключение фронтов для EMC
• Гибкая платформа для клиентских функций
• Расширяемость с загрузчиком (bootloader) для обновлений ПО и ПК-инструментами для конфигурации и логирования
• Полные модели Matlab/Simulink доступны для разработки алгоритмов

Сферы, где VIPER показывает лучшие результаты

• Батарейная мобильная техника и электроинструменты, требующие увеличенного времени работы и высокой динамики.
• Гидравлические системы, нуждающиеся в надежном управлении при переменных нагрузках и высоких требованиях к пуску.
• Надежные наружные применения (лесное хозяйство, сельское хозяйство), требующие устойчивости к вибрации и воздействию окружающей среды.

Технические характеристики

• Выходная мощность: до 1 кВт (базовая версия; масштабируемая)
• Диапазон фазного тока: -68 A до 68 A
• Питающее напряжение: 8 В до 80 В (оптимизированные примеры для 12–48 В)
• Пиковая/системная эффективность: до 98% (измерено при ~800 W)
• Управление: бесдатчиковое Field Oriented Control (3-фазное синусоидальное управление)
• Поддерживаемые типы двигателей: BLDC, PMSM, IPM, шаговый (микрошаг)
• Защита: полностью залитое исполнение, IP54
• Расширяемость: загрузчик для обновлений прошивки, ПК-инструменты для конфигурации и логирования
• Поддержка разработки: предоставлены полные модели Matlab/Simulink
