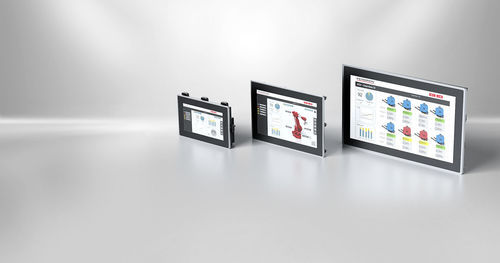

HMI с сенсорным экраном Control Panel

сенсорныйс многоточечным сенсорным экраномс резистивным сенсорным экраном

Обзор
Промышленные HMI-терминалы для масштабируемой одно- и мультитач визуализации. Терминалы Vico HMI выполняют визуализацию CODESYS локально и обеспечивают гибкое Ethernet-подключение для интеграции с несколькими контроллерами.

Описание
Операторский терминал Vico (с поддержкой одно- или мультитач) позволяет производителям и пользователям создавать визуализации независимо от программы ПЛК. Визуализация исполняется непосредственно на Vico HMI без необходимости в дополнительной вычислительной мощности или расширении программы ПЛК. Один Vico HMI может одновременно подключаться по Ethernet к нескольким совместимым с CODESYS контроллерам, с опциональным отображением переменных. Среда разработки визуализации входит в состав CODESYS Development System без дополнительных лицензий. Поддерживаются современные функции визуализации CODESYS; отображение данных процесса с контроллеров CODESYS V2.3 и CODESYS V3 упрощает модернизацию и расширение. Линейка Vico HMI включает устройства с масштабируемыми процессорными и дисплейными конфигурациями (4,3–10,1 дюйма) и предназначена для длительного применения в промышленных машинах.

Преимущества

• Широкоформатный дисплей с белой LED-подсветкой
• Процессорная архитектура без вентилятора
• Процессор ARM Cortex-A8 с графическим ускорением (1 GHz)
• Промышленные интерфейсы (RS-232, RS-485, USB)
• Визуализация через CODESYS Development System
• Непрерывная передняя герметизация от пыли, загрязнений и брызг (передняя панель IP66)

Общие технические характеристики (таблица)
Parameter : Value
Type : Vico 04
Display size / resolution : 4,3" / 480 x 272 (PSP)
: 7" / 800 x 480 (WVGA)
: 10,1" / 1024 x 600 (WSVGA)
Touch screen : 4-wire analogue resistive
Backlight : LED white
Processor : ARM Cortex-A8 - 1 GHz
Software : CODESYS HMI
Drives : 4 GB Flash
Networks : Ethernet 10/100 Mbit – RJ45
Interface : RS-232, RS-485, USB
Operating voltage : 24 V DC
Operating temperature : 0°C ... +50°C
Protection class : Front: IP 66; rear: IP 20
Front panel : Plastic front panel with black insert foil, seamless sealing against dust, dirt and splash water

Технические характеристики

• Тип: Vico 04
• Размер / разрешение дисплея: 4,3" (480 x 272), 7" (800 x 480 WVGA), 10,1" (1024 x 600 WSVGA)
• Сенсорный экран: 4-проводный аналоговый резистивный
• Подсветка: белая LED
• Процессор: ARM Cortex-A8 - 1 GHz
• Программное обеспечение: CODESYS HMI
• Память: 4 GB Flash
• Сети: Ethernet 10/100 Mbit – RJ45
• Интерфейсы: RS-232, RS-485, USB
• Питание: 24 V DC
• Рабочая температура: 0°C ... +50°C
• Класс защиты: Передняя панель IP66; Задняя панель IP20
• Передняя панель: Пластиковая передняя панель с черной вставной пленкой, непрерывная герметизация от пыли, загрязнений и брызг
