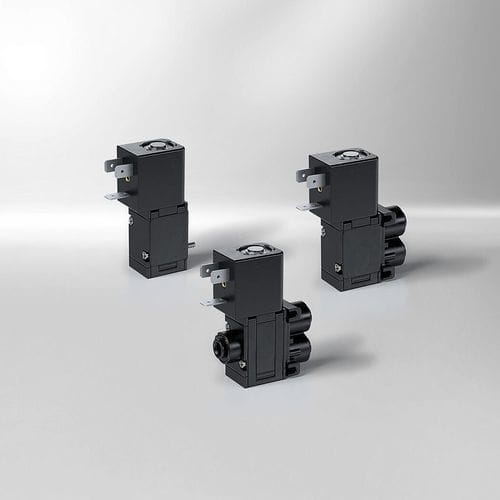

Электромагнитный клапан с прямым приводом 97

3/2 каналовNONF

Обзор
Мембранный магнитный клапан с разделением среды отделяет привод от технологической среды с помощью уплотняющей мембраны, что позволяет использовать его в приложениях, требующих отсутствия контаминации или высокой химической стойкости к агрессивным средам. В контакте со средой находятся только специально подобранные материалы. Клапан применим для кислот, щелочей и специальных чернил; доступен в исполнении 3/2 или 2/2 в конфигурациях NC (при нормальном положении — закрыт) или NO (при нормальном положении — открыт). Варианты 3/2 могут быть выполнены как ответвитель или смеситель.

Конструкция и работа
Применена балансировка по давлению для снижения потребляемой мощности (как правило ≤ 6 W). Номинальный диаметр отверстия примерно 3,5 мм; при необходимости допускается давление до 8 бар, расход до 350 л/мин. Компактное исполнение рассчитано на 12 V DC или 24 V DC; другие напряжения — по запросу. Опции: ручное управление и сигнализация положения. Стандартный материал корпуса: PPSU; другие литьевые пластмассы — по запросу. Материалы уплотнений: NBR, FKM или EPDM в зависимости от задачи. Внешние пневматические соединения: фланец или push-in (4 мм или 6 мм); возможны комбинированные варианты. При использовании стандартного промышленного разъёма (EN 60529) можно обеспечить класс защиты IP65.

Преимущества

• Компактная конструкция
• Большой номинальный диаметр (≈ 3,5 мм)
• Возможность исполнения в низкошумном варианте
• Совместимость с различными агрессивными средами
• Высокие расходы при низком энергопотреблении

Области применения

• Печать и обработка бумаги: дозирование агрессивных чернил, хорошие свойства промывки, низкое тепловое воздействие на среду
• Стоматологическая техника: подача воздуха/воды в стоматологических установках, малая мёртвая зона, опции KTW/питьевая вода
• Аналитическая и лабораторная техника: применения с ultrapure water; компактность позволяет интегрировать в ручные диспенсеры

Основные технические характеристики
Параметр — Значение
Номинальное напряжение — 24 V DC или 12 V DC
Потребляемая мощность — ≤ 6 W (при 0–3,5 бар)
Давление эксплуатации — -0,9 до 3,5 бар (до 8 бар по запросу)
Размер отверстия — ≈ 3,5 мм
Kv — макс. 3,5 l/min
Максимальный расход — до 350 l/min
Материалы в контакте со средой — Уплотнения: EPDM, NBR или FKM; Корпус: PPSU. Списки материалов по FDA и UL доступны; подтверждение для питьевой воды по запросу
Класс защиты — IP65 (с подходящим разъёмом и подключёнными пневматическими соединениями)
Пневмоподключения — Фланец или push-in (4 мм или 6 мм)
Электрические соединения — Плоские клеммы 6,3 x 0,8, разъём EN 60529 или провода
Функции — 3/2 NC/NO, 2/2 NC/NO, 3/2 многофункциональный (ответвитель/смеситель)
Габариты (в x ш x г) — 68 x 22 x 30 мм (фланцевая версия)

Характеристики / технические спецификации

• Мембранное разделение приводной части и среды
• Стандартный материал корпуса: PPSU (возможны списки FDA/UL, подтверждение питьевой воды по запросу)
• Материалы уплотнений: NBR, FKM, EPDM в зависимости от применения
• Типичное энергопотребление: ≤ 6 W
• Максимальное рабочее давление: стандартно до 3,5 бар; по запросу до 8 бар
• Максимальный расход: до 350 l/min (в зависимости от давления и конфигурации)
• Доступные исполнения: 2/2 и 3/2 (NC/NO), 3/2 многофункциональный; ручное управление и сигнализация положения — опции
• Класс защиты: IP65 (при использовании подходящего разъёма)
• Пневмоподключения: фланец или push-in (4 мм или 6 мм)
• Электрические подключения: плоская клемма 6,3 x 0,8, разъём EN 60529 или провода
• Габариты (фланцевая версия): 68 x 22 x 30 мм
