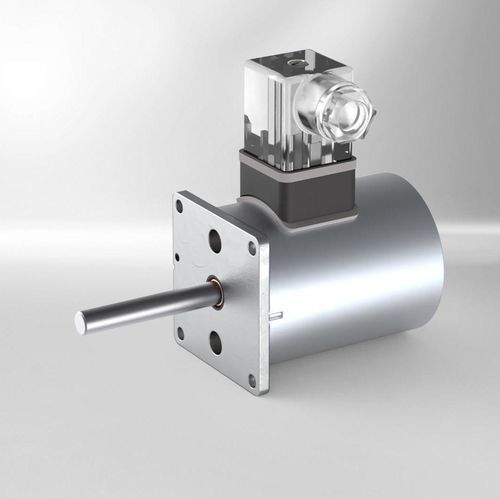

Ротационный электромагнит Bistable Rotary Solenoids

для автоматического удержаниядля сортировкивысокоэффективный

Бистабильные вращающиеся соленоиды PDM от Kendrion — это поляризованные высокоскоростные поворотные исполнительные механизмы, разработанные в виде электромагнитных сортировочных переключателей для промышленной автоматизации и интралогистики. Они обеспечивают определённое поворотное движение с удержанием конечного положения без питания и предназначены для замены пневматических приводов в компактных энергоэффективных системах сортировки.

Ключевые преимущества

• Быстрое и надёжное переключение для высокопроизводительных сортировочных и конвейерных систем.
• Бистабильная конструкция удерживает начальное и конечное положение без постоянного тока, снижая энергопотребление.
• Гарантированный срок службы без обслуживания > 100 млн переключений.
• Модульная конструкция позволяет адаптации под заказ (крутящий момент, корпуса, датчики).
• Позволяет реализовать интралогистику без пневматики — во многих применениях отпадает необходимость в сжатом воздухе.

Принцип действия

• Поляризованный вращающийся соленоид, сочетающий обмотки статора и ротор с постоянным магнитом из неодима.
• При смене полярности обмотки ротор совершает определённый поворот (механически ограниченный двумя упорами).
• Конечные положения удерживаются постоянным магнитом, поэтому для поддержания позиции не требуется постоянный ток.
• Опционально доступны датчики Холла для обратной связи по конечным положениям.

Доступные варианты (выбор)

• PDM050 — доступен в бистабильном и монобильном исполнениях (например: PDM050.000039 бистабильный, PDM050.000037 монобильный).
• PDM060 — бистабильный вариант.
• PDM080 — бистабильный вариант.

Технические характеристики

• Время переключения: < 10 ms (типично для многих бистабильных вариантов; для некоторых типов до ≈20 ms).
• Угол поворота: до 60° серийно возможен; типичные ограничения по типам: до 40° или 30° в зависимости от модели.
• Удерживающий момент: до 1,0 Нм (максимум по серии; зависит от типа).
• Номинальное напряжение питания: 24 V или 48 V DC (серийный диапазон 24–48 V DC).
• Потребляемая мощность / номинальная мощность: обычно 60–120 W в зависимости от типа (см. таблицу типов).
• Надёжность: гарантия безобслуживаемой эксплуатации > 100 млн циклов переключения.
• Класс защиты: IP50 стандартно; возможна модернизация до IP65 с корпусом.
• Механическая конструкция: алюминиевый корпус с интегрированным демпфированием и шарикоподшипниками.
• Опции: датчики Холла для обратной связи по положению; возможны модификации крутящего момента и корпуса по запросу.
• Примеры по типам:
  • PDM050 (bistable): диаметр 50 мм; питание 24–48 V DC; мощность 60–100 W; макс. угол поворота 40°; время переключения 10–20 ms; удерживающий момент без тока до 0,15 Нм.
  • PDM050 (monostable): диаметр 50 мм; питание 24–48 V DC; мощность 60–100 W; макс. угол поворота 30°; время переключения ≈ 20 ms; удерживающий момент без тока до 0,4 Нм.
  • PDM060 (bistable): диаметр 60 мм; питание 24–48 V DC; мощность 96–120 W; макс. угол поворота 30°; время переключения 10–20 ms; удерживающий момент без тока до 0,9 Нм.
  • PDM080 (bistable): диаметр 80 мм; питание 24–48 V DC; мощность ≈ 84 W; макс. угол поворота 40°; время переключения ≈ 20 ms; удерживающий момент без тока до 1,0 Нм.
