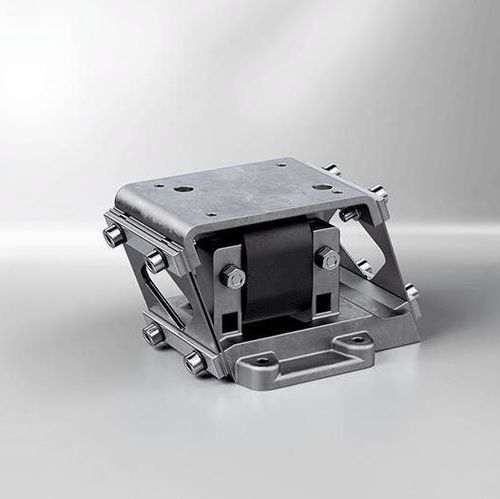

Линейный электромагнит Vibratory Feeder Drive OMW

с постоянным магнитомACэлектромагнитный

Вибрационный привод подачи KENDRION OMW — это готовый к установке переменнотоковый осциллирующий привод для дозирующей техники, создающий дугообразное вибрационное движение для точной и надежной транспортировки сыпучих материалов. Поставляется как комплектированная система, включающая пружины, катушки, якорь и основание; требуется только монтаж направляющей линейного питателя сверху.

Конструкция и принцип работы

• Магнитный корпус осциллирующего соленоида закреплен на основании и содержит возбуждающую обмотку; якорная плита установлена сверху, полюсные поверхности разделены воздушным зазором и соединены с основанием наклонными пластинчатыми пружинами.
• Между якорем и магнитным корпусом действует растягивающая сила. При подаче переменного тока на обмотку возбуждения переменная электромагнитная сила накладывается на преднатяжение (и, для типа магнита OMW 516004, на силу постоянного магнита). Якорь движется с частотой сети и при помощи наклонных пластинчатых пружин выполняет дугообразное вибрационное движение, перемещая сыпучий материал.

Преимущества

• Комплектированная система
• Компактная конструкция
• Класс защиты II
• Крепление через отверстия в основании

Типичные области применения

• Стряхивание отходов при штамповке и прессовании
• Наполнение контейнеров в упаковочной и фармацевтической отраслях
• Дозирование и подача частиц для измерительных и аналитических приборов

Характеристики / технические спецификации

• Электрическое подключение: 230 V AC, 50/60 Hz, 100% ED
• Потребляемая мощность: 14 - 200 VA
• Грузоподъемность: 0,1 - 17 кг
• Тип установки: через отверстия в основании
• Ход за цикл: 1,3 – 1,7 мм
• Вес магнита: 0,2 - 8,6 кг
• Размеры магнита: 4 варианта
