Цепной шпонострогальный станок KTR 120

гусеничныйдля гидравлического экскаваторадля гражданского строительства

Обзор продукта

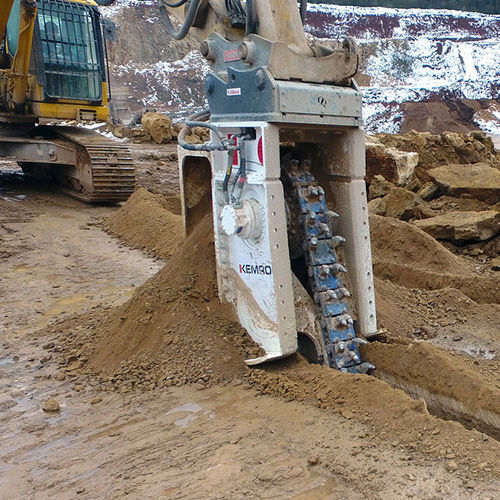

KEMROC KTR 120 — гидравлическая цепная фреза для экскаваторов, предназначенная для резки породы, бетона и других твердых материалов. Применяется для расчистки траншей, профилирования и подготовительной обработки породы на машинах рекомендованного класcа веса. Перед установкой проверьте грузоподъемность и гидросистему несущей машины.

Ключевые характеристики

• Рекомендуемый вес экскаватора: 25 – 35 t (55,000 – 75,000 lb)
• Номинальная мощность: 120 kW (160 hp)
• Глубина реза (B): 1000 – 1800 mm (40 – 70 inch)
• Ширина реза (A): 200 – 450 mm (8 – 17.5 in)
• Рекомендуемая скорость цепи: 2,0 – 2,5 m/s (6,6 – 8,2 ft/s)
• Рекомендуемый расход масла при 150 bar: 300 l/min (80 gal/min)
• Макс. расход масла: 360 l/min (95 gal/min)
• Макс. рабочее давление: 400 bar
• Крутящий момент при 380 bar: 27 200 Nm (20 100 lbf·ft)
• Сила резания при 380 bar: 94 kN (21 100 lbf)
• Макс. прочность породы на сжатие: 60 MPa (8 700 psi)
• Вес при макс. глубине и ширине: 2 700 kg (5 950 lb)
• Ящик для зубьев: тип PH 22
• Стандартный зуб: 12/45/38/22 HC
• Стандартный шаблон отверстий: LB30
• Совместимый поворотный блок (KRM): KRM60
• Рекомендуемый зазор цепи: 180 mm (7,1 inch)

Совместимость и установка

• Совместимый поворотный блок: KRM60 (проверьте соответствие креплений с несущей машиной)
• Ящик для зубьев: тип PH 22; стандартный комплект зубьев 12/45/38/22 HC
• Стандартный шаблон отверстий: LB30 — проверьте адаптерную плиту и крепеж
• Требования к гидросистеме: обеспечить расход и давление в соответствии со спецификацией; соблюдать рекомендованные и максимальные значения
• Перед началом работ проверьте противовес и грузоподъемность несущей машины

Области применения

• Резка траншей и каналов в породе и бетоне
• Подготовка траншей для дорог, трубопроводов и кабелей
• Профилирование на карьерах и подготовительная очистка
• Демонтаж армированного бетона в стесненных условиях

Техническое обслуживание и безопасность

• Регулярно проверяйте цепь, зубья и ящик для зубьев; заменяйте изношенные зубья на указанные в спецификации
• Эксплуатируйте в пределах рекомендованных расхода, давления и скорости цепи, чтобы избежать преждевременного износа
• Обучение операторов и использование СИЗ при выполнении режущих работ обязательны
• Следуйте регламенту обслуживания производителя и используйте одобренные запасные части
