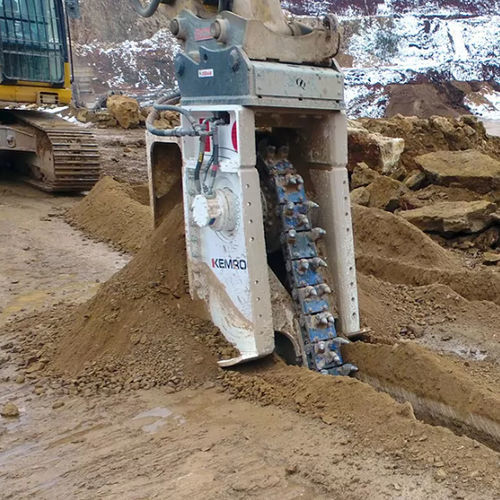

Цепной шпонострогальный станок KTR 65

для установки на трактордля гидравлического экскаваторадля гражданского строительства

Обзор продукта
Цепные траншеекопатели KTR от KEMROC — это навесные агрегаты с высоким крутящим моментом для экскаваторов, разработанные для точного формирования траншей в асфальте, бетоне и среднежёсткой породе. Они приводятся в действие двумя гидравлическими моторами с высоким крутящим моментом и оснащены корпусом с выгрузочным шнеком и вспомогательным устройством для погружения, обеспечивающими эффективное удаление фрезерованного материала. Длина режущей цепи регулируется, цепи не требуют регулярного обслуживания, что снижает затраты на сервис.

Ключевые преимущества

• Два гидравлических мотора высокого крутящего момента для максимальной режущей силы
• Корпус с выгрузочным шнеком и вспомогательным устройством для погружения для эффективного управления отходами
• Регулируемая длина режущей цепи обеспечивает гибкость ширины траншеи
• Неприменяемые в обслуживании цепи для увеличенного срока службы и сокращения простоев

Модели и выбранные технические параметры

• KTR 65
  • Совместимое поворотное устройство: KRM50
  • Глубина реза (B): 1000–1800 мм
  • Ширина реза (A): 170–350 мм
  • Режущая сила при 380 бар: 48 кН
  • Макс. расход масла: 230 л/мин
  • Макс. рабочее давление: 400 бар
  • Макс. прочность на сжатие породы: 50 МПа
  • Держатель долота: PH 22 Type
  • Номинальная мощность: 65 кВт
  • Рекомендуемый провис цепи: 130 мм
  • Рекомендуемая скорость цепи: 2,0–2,5 м/с
  • Рекомендуемый вес экскаватора: 18–25 т
  • Рекомендуемый расход при 150 бар: 190 л/мин
  • Стандартный узор отверстий: LB30
  • Стандартная коронка: 12/45/38/22 HC
  • Крутящий момент при 380 бар: 12100 Нм
  • Масса при макс. глубине и ширине: 1700 кг
• KTR 120
  • Совместимое поворотное устройство: KRM60
  • Глубина реза (B): 1000–1800 мм
  • Ширина реза (A): 200–450 мм
  • Режущая сила при 380 бар: 94 кН
  • Макс. расход масла: 360 л/мин
  • Макс. рабочее давление: 400 бар
  • Макс. прочность на сжатие породы: 60 МПа
  • Держатель долота: PH 22 Type
  • Номинальная мощность: 120 кВт
  • Рекомендуемый провис цепи: 180 мм
  • Рекомендуемая скорость цепи: 2,0–2,5 м/с
  • Рекомендуемый вес экскаватора: 25–35 т
  • Рекомендуемый расход при 150 бар: 300 л/мин
  • Стандартный узор отверстий: LB30
  • Стандартная коронка: 12/45/38/22 HC
  • Крутящий момент при 380 бар: 27200 Нм
  • Масса при макс. глубине и ширине: 2700 кг
• KTR 130
  • Совместимое поворотное устройство: KRM60
  • Глубина реза (B): 1000–2000 мм
  • Ширина реза (A): 200–450 мм
  • Режущая сила при 380 бар: 81 кН
  • Макс. расход масла: 360 л/мин
  • Макс. рабочее давление: 400 бар
  • Макс. прочность на сжатие породы: 60 МПа
  • Держатель долота: PH 22 Type
  • Номинальная мощность: 130 кВт
  • Рекомендуемый провис цепи: 180 мм
  • Рекомендуемая скорость цепи: 2,0–2,5 м/с
  • Рекомендуемый вес экскаватора: 25–35 т
  • Рекомендуемый расход при 150 бар: 300 л/мин
  • Стандартный узор отверстий: LB30
  • Стандартная коронка: 12/45/38/22 HC
  • Крутящий момент при 380 бар: 22400 Нм
  • Масса при макс. глубине и ширине: 3000 кг

Основные области применения

• Монтаж трубопроводов и кабелей — точное формирование профиля и регулируемые размеры траншеи
• Работы в породе — прокладка траншей в среднежёстких породах с использованием моторов высокого крутящего момента и долговечных цепей
• Строительство и инфраструктура — устройство траншей в асфальте и бетоне для дорожных работ и прокладки коммуникаций

Эксплуатация и обслуживание

• Интегрированная система выгрузки (выгрузочная шнековая передача и вспомогательное устройство для погружения) выводит фрезерованный материал из траншеи и откладывает его сбоку
• Непроизводящие в обслуживании цепи сокращают потребность в регулярном обслуживании; рекомендуется периодически проверять гидромоторы, приводные элементы и износ коронок

Технические характеристики

• Ширина траншеи: регулируется от 170 до 450 мм (в зависимости от модели)
• Максимальная глубина траншеи: до 2000 мм в зависимости от модели
• Подходящие материалы для резки: асфальт, бетон, среднежёсткая порода
• Привод: два гидравлических мотора высокого крутящего момента
• Выгрузка: корпус с выгрузочным шнеком и вспомогательным устройством для погружения
• Режущая цепь: регулируемая длина, не требует регулярного обслуживания
• Рабочее давление: до 400 бар; расход и мощность зависят от модели
