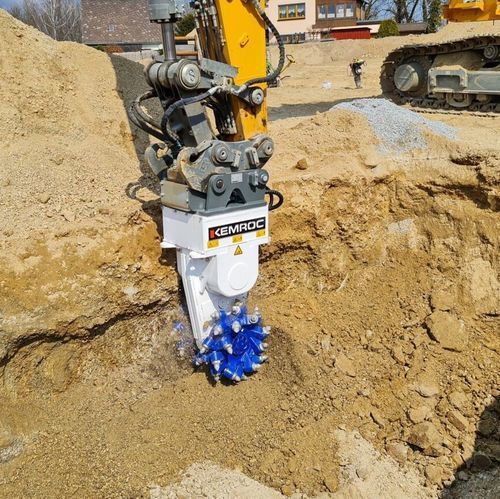

Роторная фреза для экскаватора EKT 100

барабанная

Обзор Запатентованные цепные фрезы серии EK являются одним из основных продуктов компании KEMROC. Концепция расширяется с помощью серии EKT традиционных ротационных барабанных фрез, поставляемых как ротационные барабанные фрезы без центральной режущей цепи; имеются комплекты для переоборудования, чтобы режущие цепи могли быть установлены позже. Особенности

• Может быть переоборудована в модель EK
• Быстрая и прочная
• Два мотора для дополнительной гидравлической мощности
• Прочный, жесткий корпус редуктора
• Барабаны опираются на прочные подшипники
• Защита гидравлических шлангов
• Работает под водой без необходимости модификации

Области применения

• Прокладка траншей и трубопроводов
• Добыча мягких и средне-твердых полезных ископаемых
• Ремонт бетона, профилирование, подводные выемки и проходка тоннелей

Caractéristiques / Spécifications techniques

• Количество моделей в серии: 9
• Название серии: серия EKT (роторные барабанные фрезы; конвертируются в цепные фрезы EK с помощью комплектов для переоборудования)
• Общие атрибуты, представленные в каждой модели: Совместимый блок вращения (KRM), Диаметр режущего барабана (C), Сила резания при 380 бар, Ширина резания (B), Длина режущего барабана (A), Макс. расход масла, Макс. рабочее давление, Макс. прочность породы на сжатие, Количество резцов, Тип резца / Стандартный резчик, Номинальная мощность, Рекомендуемый вес экскаватора, Рекомендуемый расход масла, Рекомендуемые обороты, Стандартная форма отверстия, Крутящий момент при 380 бар, Вес на ширину резания
• Модели и основные технические данные:
  • EKT 20 - Совместимый блок вращения: KRM30; Диаметр режущего барабана: 225 мм (9 дюймов); Усилие резания: 21 кН; Ширина резания: 410 мм; Длина режущего барабана: 540 мм; Макс. расход масла: 70 л/мин; Макс. рабочее давление: 400 бар; Макс. прочность породы на сжатие: 25 МПа; Количество резцов: 56; Коробка резцов: PH 14 Type; Номинальная мощность: 22 кВт; Рекомендуемая масса экскаватора: 2-6 т; Рекомендуемый расход масла: 30 л/мин; Рекомендуемые обороты: 75 об/мин; Стандартная схема отверстий: LB10; Стандартный резчик: 15/29/26/14 C; Крутящий момент при 380 бар: 2400 Нм; Вес на ширину пропила: 130 кг
  • EKT 40 - Совместимый ротационный блок: KRM35; Диаметр режущего барабана: 445 мм (18 дюймов); Усилие резания: 22 кН; Ширина резания: 500 мм; Длина режущего барабана: 1000 мм; Макс. расход масла: 115 л/мин; Макс. рабочее давление: 400 бар; Макс. прочность породы на сжатие: 30 МПа; Количество резцов: 52; Коробка резцов: PH 20 Type; Номинальная мощность: 44 кВт; Рекомендуемая масса экскаватора: 7-11 т; Рекомендуемый расход масла: 85 л/мин; Рекомендуемые обороты: 90 об/мин; Стандартная схема отверстий: LB10; Стандартный резчик: 16/46/38/20 C; Крутящий момент при 380 бар: 4800 Нм; Вес на ширину пропила: 430 кг
  • EKT 60 - Совместимый ротационный блок: KRM40; Диаметр режущего барабана: 590 мм (23 дюйма); Усилие резания: 30 кН; Ширина резания: 500 | 600 мм; Длина режущего барабана: 1190 мм; Макс. расход масла: 195 л/мин; Макс. рабочее давление: 400 бар; Макс. прочность породы на сжатие: 50 МПа; Количество резцов: 40 / 60; Коробка резцов: PH 22 Type; Номинальная мощность: 60 кВт; Рекомендуемая масса экскаватора: 12-17 т; Рекомендуемый расход масла: 140 л/мин; Рекомендуемые обороты: 80 об/мин; Стандартная схема отверстий: LB20; Стандартный резчик: 15/46/38/22 C; Крутящий момент при 380 бар: 8800 Нм; Вес на ширину резания: 725 | 775 кг
  • EKT 100 - Совместимый блок вращения: KRM50; Диаметр режущего барабана: 690 мм (27 дюймов); Усилие резания: 46 кН; Ширина резания: 700 | 800 мм; Длина режущего барабана: 1460 мм; Макс. расход масла: 260 л/мин; Макс. рабочее давление: 400 бар; Макс. прочность породы на сжатие: 80 МПа; Количество резцов: 40 / 44; Коробка резцов: PH 32 HD Type; Номинальная мощность: 100 кВт; Рекомендуемая масса экскаватора: 18-30 т; Рекомендуемый расход масла: 200 л/мин; Рекомендуемое число оборотов: 65 об/мин; Стандартная схема отверстий: LB30; Стандартный резчик: 17/75/70/30 Q; Крутящий момент при 380 бар: 15700 Нм; Вес на ширину захвата: 1300 | 1360 кг
  • EKT 110 - Совместимый ротационный блок: KRM60; Диаметр режущего барабана: 690 мм (27 дюймов); Усилие резания: 56 кН; Ширина резания: 700 | 800 мм; Длина режущего барабана: 1460 мм; Макс. расход масла: 300 л/мин; Макс. рабочее давление: 400 бар; Макс. прочность породы на сжатие: 80 МПа; Количество резцов: 40 / 44; Коробка резцов: PH 32 HD Type; Номинальная мощность: 110 кВт; Рекомендуемая масса экскаватора: 25-32 т; Рекомендуемый расход масла: 250 л/мин; Рекомендуемое число оборотов: 65 об/мин; Стандартная схема отверстий: LB30; Стандартный резчик: 17/75/70/30 Q; Крутящий момент при 380 бар: 19500 Нм; Вес на ширину захвата: 1300 | 1360 кг
  • EKT 140 - Совместимый ротационный блок: KRM60; Диаметр режущего барабана: 720 мм (28 дюймов); Усилие резания: 68 кН; Ширина резания: 880 мм; Длина режущего барабана: 1540 мм; Макс. расход масла: 320 л/мин; Макс. рабочее давление: 400 бар; Макс. прочность породы на сжатие: 100 МПа; Количество резцов: 44; Коробка резцов: PH 32 HD Type; Номинальная мощность: 140 кВт; Рекомендуемая масса экскаватора: 30-45 т; Рекомендуемый расход масла: 275 л/мин; Рекомендуемые обороты: 70 об/мин; Стандартная схема отверстий: LB40; Стандартный резчик: 17/75/70/30 Q; Крутящий момент при 380 бар: 24500 Нм; Вес на ширину захвата: 2000 кг
  • EKT 150 - Совместимый ротационный блок: KRM60; Диаметр режущего барабана: 720 мм (28 дюймов); Усилие резания: 83 кН; Ширина резания: 880 мм; Длина режущего барабана: 1540 мм; Макс. расход масла: 390 л/мин; Макс. рабочее давление: 400 бар; Макс. прочность породы на сжатие: 100 МПа; Количество резцов: 44; Коробка резцов: PH 32 HD Type; Номинальная мощность: 150 кВт; Рекомендуемая масса экскаватора: 35-50 т; Рекомендуемый расход масла: 330 л/мин; Рекомендуемые обороты: 65 об/мин; Стандартная форма отверстий: LB40; Крутящий момент при 380 бар: 29800 Нм; Вес на ширину захвата: 2000 кг
  • EKT 160 - Совместимый блок вращения: KRM70; Диаметр режущего барабана: 720 мм (28 дюймов); Усилие резания: 91 кН; Ширина резания: 880 | 1040 мм; Длина режущего барабана: 1540 мм; Макс. расход масла: 425 л/мин; Макс. рабочее давление: 400 бар; Макс. прочность породы на сжатие: 120 МПа; Количество резцов: 44 / 56; Коробка резца: PH 32 HD Type; Номинальная мощность: 150 кВт; Рекомендуемая масса экскаватора: 35-50 т; Рекомендуемый расход масла: 350 л/мин; Рекомендуемые обороты: 65 об/мин; Стандартная схема отверстий: LB40; Стандартный резчик: 19/75/70/30 Q; Крутящий момент при 380 бар: 32700 Нм; Вес на ширину захвата: 2000 | 2500 кг
  • EKT 220 - Совместимый ротационный блок: KRM80; Диаметр режущего барабана: 860 мм (34 дюйма); Усилие резания: 138 кН; Ширина резания: 920 | 1300 мм; Длина режущего барабана: 1760 мм; Макс. расход масла: 650 л/мин; Макс. рабочее давление: 400 бар; Макс. прочность породы на сжатие: 140 МПа; Количество резцов: 44 / 60; Коробка резца: PH 38 HD Type; Номинальная мощность: 220 кВт; Рекомендуемая масса экскаватора: 50-70 т; Рекомендуемый расход масла: 550 л/мин; Рекомендуемые обороты: 45 об/мин; Стандартная схема отверстий: LB40; Стандартный резчик: 25/80/80/38 C; Крутящий момент при 380 бар: 59500 Нм; Вес на ширину захвата: 3100 | 3550 кг
