Система фильтрации для твердых частиц VacuFil Compact Twin

для аспирациидымовойвысокой эффективности

Обзор

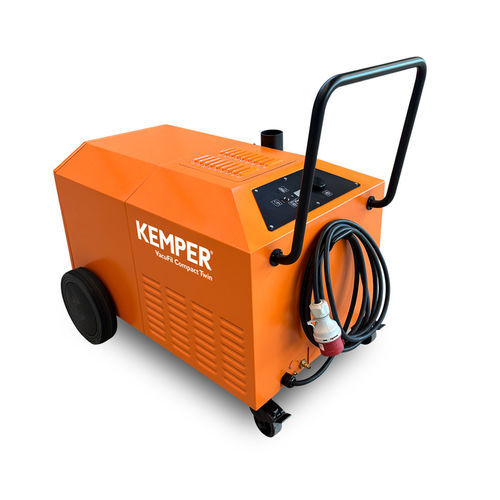

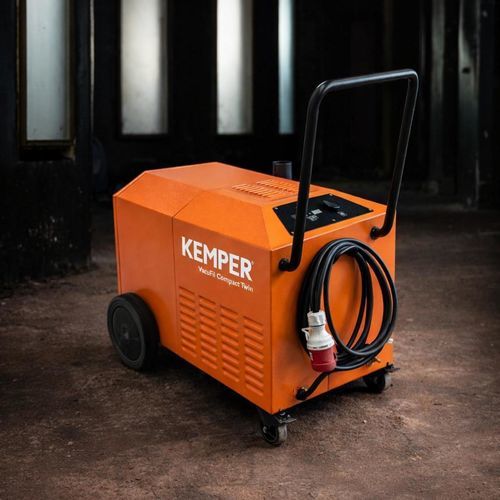

VacuFil Compact Twin — установка высоковакуумной аспирации, предназначенная для средних и больших объемов сварочных дымов и пыли. Обеспечивает отсос для двух подключенных рабочих мест, рассчитана на постоянную промышленную эксплуатацию, оснащена очищаемым накопительным фильтром и боковым канальным вентилятором для создания разрежения.

Свойства продукта

• Возможность непрерывной работы
• Сварочные процессы: MIG/MAG
• Материалы: сталь, алюминий, нержавеющая сталь
• Артикул: 82380

Основные преимущества

• Эффективная вытяжка при больших нагрузках дымом и частицами
• Разработана для регулярной/постоянной промышленной эксплуатации
• Отсос горелки для двух рабочих мест (поочередно или одновременно)
• Бесступенчатая предварительная установка мощности отсоса для разных горелок
• Интуитивная однокнопочная панель управления, пригодна для работы в перчатках
• Высокая гибкость: два подключения (каждое NW45/63 мм)
• Возможна интеграция модулей через интерфейс (напр., регулирование расхода, автоматический старт/стоп)

Управление и особенности
Управление упрощено однокнопочным исполнением и бесступенчатой регулировкой мощности. Доступна опция автоматического контроля объема воздуха. Боковой канальный вентилятор обеспечивает надежное разрежение для промышленной эксплуатации. Установка поддерживает поочередное или одновременное подключение двух отсосов и множество опциональных расширений.

Технические данные (таблица)
Размеры
Вес в кг: 93
Глубина в мм: 1018
Ширина в мм: 692
Высота в мм: 878

Фильтр
Ступени фильтра: 1
Площадь фильтра в м²: 7
КПД отделения в % ≥: 99.9

Подключения
Выход воздуха в мм: 63
Соединительный патрубок Ø в мм: 45

Производительность
Мин. разрежение в Па: 32000
Макс. производительность вентилятора в м³/ч: 280
Производительность отсоса в м³/ч: 280
Производительность при 18000 Па в м³/ч: 215
Макс. разрежение в Па: 32000

Технологии
Мощность двигателя в кВт: 3.8
Номинальный ток в A: 8.1
Уровень звукового давления в dB(A): 73
Подача сжатого воздуха в бар: 6-8

Технические характеристики

• Модель: VacuFil Compact Twin
• Артикул: 82380
• Вес: 93 кг
• Размеры (Г × Ш × В): 1018 × 692 × 878 мм
• Ступени фильтра: 1; Площадь фильтра: 7 м²; КПД ≥ 99.9%
• Выход воздуха: 63 мм; Патрубок Ø: 45 мм; 2× подключения NW45/63 мм
• Макс. производительность отсоса: 280 м³/ч; при 18 000 Па: 215 м³/ч
• Разрежение: до 32 000 Па
• Мощность двигателя: 3.8 кВт; Номинальный ток: 8.1 A
• Уровень звукового давления: 73 dB(A)
• Подача сжатого воздуха: 6–8 бар
• Подходит для сварки MIG/MAG; материалы: сталь, алюминий, нержавеющая сталь
• Однокнопочное управление, бесступенчатая предварительная установка мощности, опциональный автоматический контроль объема воздуха, боковой канальный вентилятор
