Вентилируемый конденсатор ACC

паровойиз сталидля процесса

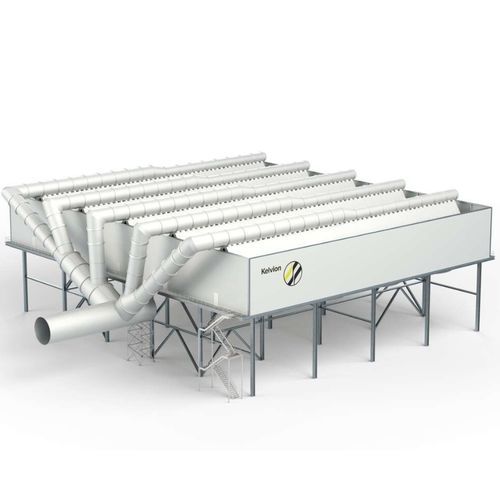

Конденсатор с воздушным охлаждением в А-образной конструкции Система MASH Основная конструкция вакуумных конденсаторов с воздушным охлаждением основана на концепции MASH. Пар поступает в конденсатор через паропровод и коллектор. Пар протекает вниз по 2 или 3 рядам оребренных труб. Конденсат улавливается внутри коллекторов, расположенных в крышке, которые соединены с резервуаром для горячей воды. Неконденсируемые газы поднимаются через ряд дефлемационных труб для окончательной конденсации. Соответствует большинству требований стандартов API 661 (ISO 13706) и ASME VIII, раздел 1 Маркировка «U» при необходимости по требованию конечного пользователя Оптимизированный подбор с учётом ограничений плана участка с использованием ребер Groovy Однорядная система Однорядная система состоит из плоских труб из стали с алюминиевым покрытием. Алюминиевые ребра припаиваются к плоским трубам с алюминиевым покрытием. Припой, заполняющий зазор между основанием ребер и основной трубой, обеспечивает превосходные теплопередающие свойства. Низкий перепад давления на паровой стороне для лучшего вакуума и низкого переохлаждения конденсата Оптимальное использование всей охлаждающей поверхности за счет исключения зон без потока Наибольшая устойчивость к замерзанию Система A-Tube Система A-Tube состоит из эллиптической голой трубы с прямоугольными ребрами из углеродистой стали. Теплопередача оптимизирована за счет горячего цинкования. Зазор между основанием ребра и самой трубкой полностью заполнен цинком, что обеспечивает превосходные теплопередающие свойства. Горячее цинкование обеспечивает превосходную защиту от коррозии Подходит как для работы в вакууме, так и для конденсаторов под давлением, подпадающих под требования PED или ASME VIII, раздел 1
