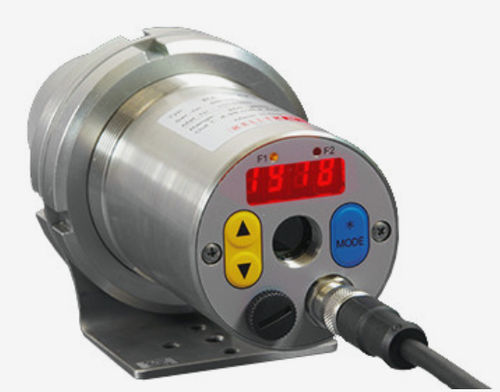

Монохроматический пирометр CellaCombustion PA 18

со светодиодным индикатором°C°F

Описание продукта
CellaCombustion PA 18 — инфракрасный пирометр для измерения температуры горячих газов горения в камерах сгорания мусоросжигательных установок, электростанций и других объектов. С помощью фокусируемого прецизионного объектива и прицела через объектив или опциональную видеокамеру прибор точно наводится на точку измерения.

Особенности

• Диапазон измерений 500–2500 °C
• Фокусируемые объективы для точной настройки расстояния измерения
• Широкополосный антибликовый прецизионный объектив
• LED-индикатор читается с большого расстояния (4 x 7 сегментов, высота цифр 8 мм)
• Тестовый токовый выход для диагностических проверок
• Стандартные интерфейсы: цифровые входы/выходы, два аналоговых выхода, USB и RS-485

Параметры измерения
Диапазон измерений: 500 - 2500 °C
Датчик: термопиля
Спектральный диапазон: CO-диапазон (оптимизирован для измерения газов сгорания)
Время отклика t98: ≤ 100 ms
Погрешность измерения: 0,75 % от показания (°C), мин. 3 K
Повторяемость: 2 K
Температурный коэффициент: 0,04 %/K
Разрешение токового выхода: 0,2 K + 0,03 % от выбранного диапазона измерения
Разрешение интерфейса: 0,1 K
Разрешение дисплея: 1 K

Оптические варианты
Объективы: стандартный объектив PZ 15.03, фокусировка 0,8 m - ∞ (например, отношение расстояния/пятна 70:1 для версии AF 1)

Электрические параметры
Аналоговый выход: 0(4)-20 mA линейный, переключаемый, масштабируемый
Сопротивление: ≤ 500 Ω
Аналоговый вход: 0 - 10 V
Переключающие выходы: 2 x Open Collector 24 V DC, ≤ 30 mA
Переключающие входы: 2 x до 24 V
Интерфейсы: USB, RS-485
Питание: 24 V DC (+10 % / -20 %)
Потребление тока: ≤ 175 mA при 24 V DC

Видеокамера
Видеовыход (для моделей с встроенной камерой): Composite PAL, 1 Vpp, 75 Ω

Комплектация и органы управления
Прицельное устройство: прицель через объектив или опциональная видеокамера
Дисплей: 4 x 7-сегментный LED красного цвета, высота цифр 8 мм
Индикатор состояния: 2 x LED
Органы управления: 3 кнопки

Общие параметры
Разъем: M12 винтовой, 8 контактов
Температура эксплуатации: 0 - 65 °C
Температура хранения: -20 - +80 °C
Допустимая влажность воздуха: макс. 95 % RH (без конденсации)
Габариты: Ø 65 mm x 220 mm (макс. 277 mm)
Материал корпуса: нержавеющая сталь V2A (1.4305)
Степень защиты: IP65 (по DIN 40050)
Вес: approx. 0.9 kg

Настраиваемые параметры
Диапазон измерений; измеряемая величина и масштабирование аналоговых входов/выходов; фильтр сглаживания; режим памяти и время удержания; эмиссивность; пропускание; компенсация фонового излучения; пороговые значения и режим работы контактов тревоги; параметры функции ATD (опция); функция линеаризации; индикация состояния светодиодами; имитация тока и температуры; единицы измерения °C/°F; для пирометров с камерой: функция TBC и баланс белого

Функции
Сигнал о перегреве: если внутренняя температура превышает 80 °C, аналоговый выход показывает значение > 20.5 mA
Сервисная функция: имитация измеряемого значения или токового сигнала
ATD (Automatic Temperature Detection): автоматическое определение температуры для прерывистых процессов

Комплект поставки

• Пирометр CellaCombustion PA
• Соединительный кабель VK 02/A (5 m)
• Видеокабель VK 02/F (5 m) для моделей с камерой
• USB-кабель VK 11/D (1.8 m)
• Программное обеспечение CellaView
• Краткое руководство по эксплуатации

Программное обеспечение
CellaView (инструмент настройки и чтения данных)
