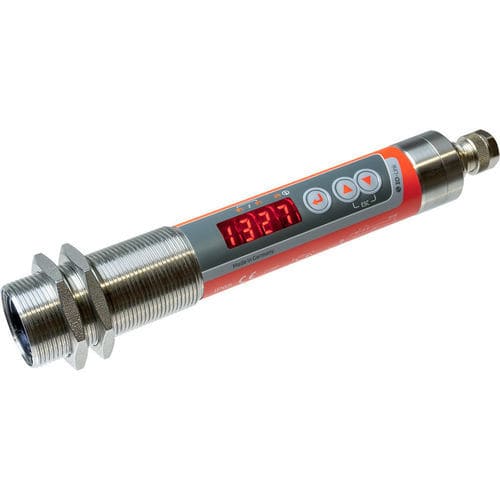

Пирометр со светодиодным индикатором CellaTemp® PK 68

°C°F4-20 мА

Обзор :
CellaTemp PK 68 — цифровой двухцветный пирометр для промышленных измерений температуры в диапазоне 550–1 400 °C. Метод двухцветного измерения снижает чувствительность к помехам (пыль, пары, загрязнённые защитные окна) и к изменению излучательной способности по сравнению с одноцветными пирометрами. Новое поколение PK 68 оснащено индикатором работоспособности и функцией SMART самоконтроля для непрерывной записи рабочих данных и поддержки профилактического обслуживания.

Особенности:

• Диапазон измерений 550–1 400 °C
• Универсально настраиваемый переключаемый выход
• Высокое оптическое разрешение за счёт прецизионных линз
• Интерфейс IO-Link (V1.1.3)
• Настройка параметров через кнопки на датчике или через интерфейс системы управления
• 2 × переключающих выхода PNP open collector
• Простая установка через центральную резьбу M30
• Большой яркий 4-значный LED-дисплей

Версия / Ключевые данные:
Версия: CellaTemp PK 68 BF 1
Диапазон измерений: 550 - 1400 °C
Размер цели: 21 мм при фокусном расстоянии 1,5 м
Форма поля измерения: круглая
Принцип измерения: двухцветный (двойной фотодиод)

Параметры измерения (кратко):
Датчик: двойной фотодиод
Спектральный диапазон: 0.95 / 1.05 µm
Время отклика t90: ≤ 10 ms (T > 650 °C)
Погрешность измерения: 1 % от значения
Воспроизводимость: 2 K
Температурный коэффициент: 0.05 %/K
Разрешение аналогового выхода: 0.1 K + 0.005 % от диапазона
Разрешение интерфейса: 0.1 K
Разрешение дисплея: 1 K

Электрические параметры:
Аналоговый выход: 0(4)-20 mA, линейный, масштабируемый
Сопротивление нагрузки: ≤ 500 Ω
Переключающие выходы: 2 × PNP open collector, 24 V DC, макс. 150 mA каждый
Тестовый вход: 10 - 34 V DC (IEC 61131-2)
Интерфейс: IO-Link V1.1.3
Питание: 18 - 32 V DC
Потребление тока: ≤ 50 mA при 24 V DC

Дисплей и органы управления:
Дисплей: 4-значный красный LED, высота цифр 8 мм
Индикаторы состояния: 3 LED
Органы управления: 3 кнопки

Общие параметры:
Соединение: M12 5-пин (A-coding)
Температура окружающей среды: 0 - 65 °C
Температура хранения: -20 - +80 °C
Допустимая влажность: макс. 95 % r.H. (без конденсации)
Размеры: Ø 30 × 210 мм (без разъёма)
Корпус: нержавеющая сталь V2A (1.4305)
Класс защиты: IP65 (DIN 40050)
Масса: ок. 0.4 кг

Настраиваемые параметры (примеры):
Масштабирование аналогового выхода и выбор 0/4-20 mA, постоянная времени демпфирования, время удержания максимального значения, режим работы, точки срабатывания и задержки, коррекция температуры по интерполяционным точкам, индикатор работоспособности, сервисные параметры, сброс к заводским установкам, блокировка клавиш, единицы °C/°F, симуляция температуры

Функции:
Сигнал о перегреве (внутренняя температура > 75 °C), сервисная функция (симуляция измеряемого значения), DTD (Discontinuous Temperature Detection) для прерываемых процессов, диагностика (обратная полярность, перегрузка, неверное питание), защита от обратной полярности питания и выходов

Комплектация:
Инфракрасный термометр CellaTemp PK 68, краткое руководство, 2 монтажных гайки

Программное обеспечение:
SW 50 (IO-Link программное обеспечение)

Поле измерения (примеры):
Расстояние до объекта - Диаметр поля измерения
0.00 mm - 15.00 mm
60.00 mm - 15.24 mm
120.00 mm - 15.48 mm
180.00 mm - 15.72 mm
300.00 mm - 16.20 mm
600.00 mm - 17.40 mm
900.00 mm - 18.60 mm
1 500.00 mm - 21.00 mm

Технические характеристики:

• Модель: CellaTemp PK 68
• Диапазон измерений: 550 - 1 400 °C
• Принцип измерения: двухцветный, 0.95 / 1.05 µm
• Оптика / размер цели: 21 mm при 1.5 m (примеры в таблице)
• Время отклика: ≤ 10 ms (T > 650 °C)
• Точность: 1 % от значения; воспроизводимость 2 K
• Выходы: 0(4)-20 mA; 2 × PNP переключающих выхода
• Интерфейс: IO-Link V1.1.3
• Питание: 18 - 32 V DC; ≤ 50 mA
• Корпус и защита: нержавеющая сталь, IP65
• Дисплей и управление: 4-значный LED, 3 статусных LED, 3 кнопки
• Размеры / вес: Ø 30 × 210 mm; ок. 0.4 кг
• В комплекте: краткое руководство и 2 монтажных гайки
