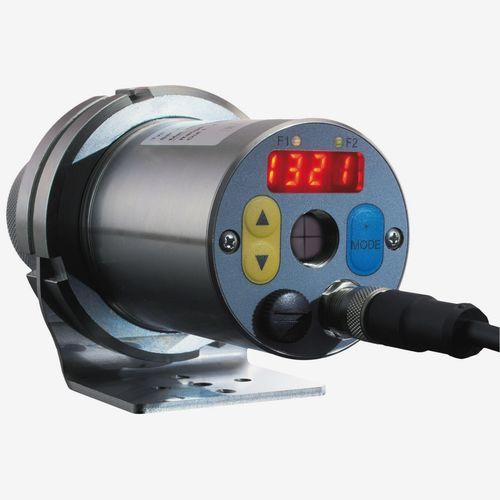

Инфракрасный датчик температуры CellaCrystal PA 45

в металлическом корпусе4-20 мАвыход тока

Обзор продукта
CellaCrystal PA 45 разработан для оптического измерения температуры в высокотемпературных печах для выращивания кристаллов и других процессов до 3200 °C. На основе двухцветного (квотного) метода измерения обеспечивает широкий диапазон измерений с постоянным высоким разрешением < 0.1 K по всему диапазону. Специальная обработка сигнала обеспечивает высокую точность измерений и долгосрочную стабильность. Выравнивание на точку измерения возможно через прицел через объектив или с помощью встроенной/внешней видеокамеры.

Особенности

• Диапазон измерений 900–3200 °C
• Подходит для производства графита, графена и кристаллов при очень высоких температурах процесса
• Гибридная оценка сигнала для высокой метрологической разрешающей способности
• Высокая долгосрочная стабильность за счёт минимального саморазогрева
• Фокусируемая оптика для точной настройки дистанции измерения
• Узкое поле зрения для измерений через небольшие отверстия в печи
• Стандартные интерфейсы: аналоговый выход, USB и RS 485

Параметры измерения
Диапазон измерения: 900 - 3200 °C
Принцип измерения: двухцветный (квотный метод)
Датчик: двойной фотодиод
Спектральный диапазон: 0,9 / 1,05 µm
Время отклика t98: ≤ 10 ms
Неопределённость измерения: 900–1500 °C: 0,35 % от измеряемого значения + 2 K; 1500–2400 °C: 0,5 % + 2 K; 2400–3200 °C: 1,0 %
Повторяемость: 2 K
Температурный коэффициент: 0,05 %/K
Разрешение (интерфейс): 0,1 K; разрешение дисплея: 1 K; разрешение токового выхода: 0,2 K + 0,03 % от выбранного диапазона

Оптические варианты (объективы)

• Стандартный объектив PZ 20.01: фокусировка 0,4 м – ∞
• Макрообъектив PZ 20.03: фокусировка 0,2 м – 0,4 м
• Телеобъектив I PZ 20.06: фокусировка 1,2 м – ∞
• Телеобъектив II PA 20.06: фокусировка 0,6 м – ∞

Электрические параметры
Аналоговый выход: 0(4)–20 mA, линейный, переключаемый, масштабируемый (сопротивление ≤ 500 Ω)
Аналоговый вход: 0–10 V
Коммутационные выходы: 2 × Open Collector 24 V DC, ≤ 30 mA
Коммутационные входы: 2 × до 24 V
Интерфейсы: USB, RS 485
Питание: 24 V DC (+10 % / -20 %)
Потребление тока: ≤ 175 mA при 24 V DC

Камера / прицел
Варианты прицела: прицел через объектив, лазерный указатель, видеокамера (модели с встроенной камерой дают композитный PAL видеовыход 1 Vpp, 75 Ω)

Функции и отображение
Дисплей: 4-значный красный LED, высота цифр 8 мм
Индикатор статуса: 2 × LED
Элементы управления: 3 кнопки
Класс защиты: IP65
Корпус: нержавеющая сталь V2A (1.4305)
Габариты: Ø 65 mm × 220 mm (макс. 277 mm)
Вес: ≈ 0,9 kg
Подключение: M12 8-пин
Температура окружающей среды: 0 – 65 °C; хранение: -20 – +80 °C; допустимая влажность: до 95 % r.h. (без конденсации)

Примеры поля измерения (расстояние → диаметр поля)
0.00 mm → 7.50 mm
16.00 mm → 7.28 mm
32.00 mm → 7.05 mm
48.00 mm → 6.83 mm
64.00 mm → 6.60 mm
80.00 mm → 6.38 mm
96.00 mm → 6.16 mm
112.00 mm → 5.93 mm
128.00 mm → 5.71 mm
144.00 mm → 5.49 mm
160.00 mm → 5.26 mm
176.00 mm → 5.04 mm
192.00 mm → 4.81 mm
208.00 mm → 4.59 mm
224.00 mm → 4.37 mm
240.00 mm → 4.14 mm
256.00 mm → 3.92 mm
272.00 mm → 3.70 mm
288.00 mm → 3.47 mm
304.00 mm → 3.25 mm
320.00 mm → 3.02 mm
336.00 mm → 2.80 mm
352.00 mm → 2.58 mm
368.00 mm → 2.35 mm
384.00 mm → 2.13 mm
400.00 mm → 1.90 mm

Комплект поставки

• Пирометр CellaCombustion PA (прибор)
• Соединительный кабель VK 02/A (5 m)
• Видеокабель VK 02/F (5 m) для моделей с встроенной камерой
• USB кабель VK 11/D (1.8 m)
• Программное обеспечение: CellaView
• Краткое руководство

Программное обеспечение
В комплекте ПО CellaView для конфигурации и оценки

Технические характеристики

• Наименование продукта: Pyrometer CellaCrystal PA 45
• Принцип измерения: двухцветный (квотный метод)
• Диапазон измерений: 900–3200 °C
• Спектральный диапазон: 0,9 / 1,05 µm
• Время отклика: ≤ 10 ms
• Разрешение (интерфейс): 0,1 K; разрешение дисплея: 1 K
• Аналоговый выход: 0(4)–20 mA, масштабируемый
• Интерфейсы: USB, RS 485
• Питание: 24 V DC (+10 % / -20 %)
• Класс защиты: IP65; корпус: нержавеющая сталь V2A (1.4305)
• Габариты: Ø 65 mm × 220 mm (макс. 277 mm); вес: ≈ 0,9 kg
• Варианты прицела: прицел через объектив, лазерный указатель, видеокамера
• Доступные объективы: PZ 20.01 (0,4 m–∞), PZ 20.03 (0,2–0,4 m), PZ 20.06 (1,2 m–∞), PA 20.06 (0,6 m–∞)
