Измерительная система для измерения температуры CellaTemp PKF 36-K001

инфракраснаяоптоволоконнаядля кабеля

Описание изделия

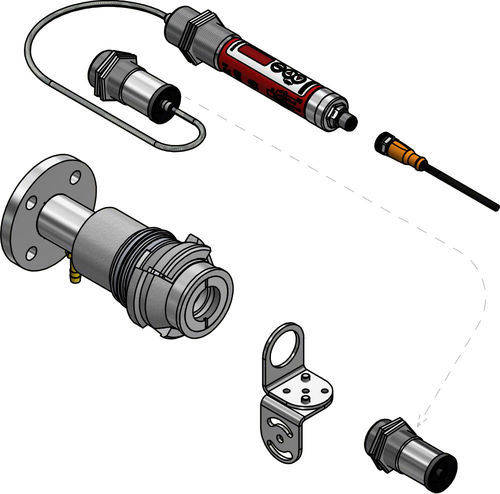

• Полная система измерения, в комплекте: пирометр CellaTemp PKF 36 BF 1, монтаж PA 21-001, комплект крепёжных скоб PS 11/U и кабель VK 02/L AF 1

Особенности

• Инфракрасный термометр с оптоволоконным кабелем и оптической измерительной головкой
• Измерительная головка может работать без охлаждения при температуре окружающей среды до 250 °C
• Аналоговый выход и интерфейс IO-Link для промышленной интеграции
• Крепление с оптимизированной продувкой воздушным потоком для предотвращения загрязнений при минимальном расходе воздуха
• Байонетное замыкание для быстрого демонтажа

Краткая таблица (базовая)
Версия: CellaTemp PKF 36-K001
Диапазон измерений: 550 - 2500 °C
Фокусное расстояние: 0,2 m - ∞
Форма измеряемого поля: круглая
Дистанционное отношение: 190 : 1
Принцип измерения: однокрасочный
Вариант прицеливания: лазерный указатель


Технические данные — Параметры измерения
Диапазон измерений: 550 - 2500 °C
Датчик: фотодиод
Спектральный диапазон: 0,78 - 1,06 µm
Время отклика t90: ≤ 2 ms (T > 900 °C)
Погрешность измерения: 0,3 % от показания + 2,5 K
Повторяемость: 2 K
Температурный коэффициент: 0,07 %/K
Разрешение выходного тока: 0,1 K + 0,005 % выбранного диапазона измерений
Разрешение интерфейса: 0,1 K
Разрешение дисплея: 1 K


Оптические варианты

• Измерительная головка AF 1: PA 41.01 (M30) фокус 0,2 m - ∞
• Измерительная головка AF 2: PKS 21.01 (M30) фокус 1,08 m
• Измерительная головка AF 3: PA 41.05 (M16) фокус 0,12 m - ∞
• Измерительная головка AF 4: PZ 41.18 (M16) фокус 0,033 - 0,045 m

Электрические параметры
Аналоговый выход: 0(4) - 20 mA линейный, переключаемый, масштабируемый
Сопротивление нагрузки: ≤ 500 Ω
Коммутационные выходы: 2 x PNP Open Collector 24 V DC, 2 x 150 mA макс.
Тестовый вход: 10 - 34 V DC (в соответствии с IEC 61131-2)
Интерфейс: IO-Link V1.1.3
Питание: 18 - 32 V DC
Потребление тока: ≤ 50 mA при 24 V DC


Функции
Дисплей: 4-значный красный светодиодный дисплей, высота цифр 8 мм
Индикатор состояния: 3 x LED
Органы управления: 3 кнопки


Общие параметры
Соединение: резьба M12 5-pin (кодировка A)
Температура окружающей среды: 0 - 65 °C
Температура хранения: -20 - +80 °C
Допустимая влажность: 95 % r.H. макс. (без конденсации)
Габариты: Ø 30 x 210 mm (без разъёма)
Корпус: нержавеющая сталь V2A (1.4305)
Степень защиты: IP65 (DIN 40050)
Масса: ок. 0,4 kg


Настраиваемые параметры

• Аналоговый выход 0/4 - 20 mA; масштабирование выхода
• Настройка эмиссии; компенсация пропускания защитного стекла
• Постоянная времени демпфирования; время удержания максимального значения; режим работы и источник
• Порог срабатывания, задержки включения/выключения переключающих контактов
• Коррекция температуры с помощью интерполяционных точек (пары X/Y); сервисные параметры; симуляция
• Сброс к заводским настройкам; блокировка клавиш; параметры отображения (температура или "run"); °C/°F

Диагностика и сервис
Сигнал о перегреве (внутренняя температура > 75 °C)
Тестовая функция через кнопку или тестовый вход
Сервисная функция: имитация значения измерения
Диагностическая функция: указывает на обратную полярность, перегрузку и неправильное напряжение питания
Защита от обратной полярности (M12 5-pin A-coding)


Комплект поставки

• Инфракрасный пирометр CellaTemp PKF
• Измерительная головка
• Краткое руководство
• 2 контргайки
• *Оптоволоконный кабель заказан отдельно

Программное обеспечение
Программное обеспечение: SW 50


Поле измерения (примеры)
Выбранные значения диаметра измерительного поля:
Расстояние 0,00 mm → Диаметр поля 23.40 mm
Расстояние 8,00 mm → Диаметр поля 22.51 mm
Расстояние 16.00 mm → Диаметр поля 21.61 mm
Расстояние 200.00 mm → Диаметр поля 1.05 mm


Характеристики / технические спецификации

• Семейство моделей: PKF (CellaTemp)
• Модель: CellaTemp PKF 36-K001
• Диапазон измерений: 550 – 2500 °C
• Спектральный диапазон: 0.78 – 1.06 µm
• Дистанционное отношение (D:S): 190 : 1
• Фокусное расстояние: от 0.2 m до бесконечности (в зависимости от измерительной головки)
• Время отклика t90: ≤ 2 ms (T > 900 °C)
• Интерфейс: IO-Link V1.1.3 и аналоговый 0(4)-20 mA
• Питание: 18 – 32 V DC, ток ≤ 50 mA при 24 V DC
• Корпус: нержавеющая сталь V2A (Ø 30 x 210 mm)
• Степень защиты: IP65
• Масса: ок. 0,4 kg
