Измерительная система для измерения температуры PA 40-K007

расходас лазеромоптическая

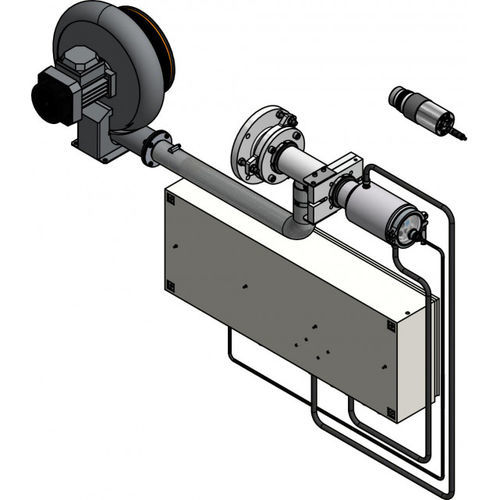

Состав измерительной системы:

• Пирометр CellaTemp PA 40 AF 4
• Крепление PA 20-066

Особые характеристики:

• Двухцветный пирометр с фокусируемой оптикой в корпусе из нержавеющей стали
• Широкополосная антибликовая прецизионная линза
• 2 аналоговых выхода, 2 коммутируемых выхода, USB и RS 485
• Прицел: визирование через объектив
• Монтажный узел с охлаждающим патрубком и подключением внешнего вентилятора для промышленного применения, с гибко регулируемым держателем
• Шкаф управления с контролем потока и подключениями для воды, воздуха и сетевого питания
• Внешний вентилятор

Комплектация:

• Пирометр CellaTemp PA
• Соединительный кабель VK 02/A (5 м)
• Видеокабель VK 02/F (5 м) для модели с встроенной камерой
• USB-кабель VK 11/D (1,8 м)
• ПО CellaView
• Инструкция (краткая)

Технические данные - Параметры измерения:
Диапазон измерений: 500 - 3000 °C в нескольких сегментах
Датчик: Двойной фотодиод
Спектральный диапазон: 0,95 / 1,05 µm
Время отклика t98: Диапазон 500 - 1400 °C: ≤ 10 ms (T > 650 °C); диапазон 650 - 1700 °C: ≤ 20 ms (T > 650 °C) и ≤ 10 ms (T > 750 °C); диапазон 750 - 2400 °C: ≤ 10 ms (T > 950 °C); диапазон 850 - 3000 °C: ≤ 10 ms (T > 1050 °C)
Погрешность измерения: 1 % от показания температуры [°C]
Повторяемость: 2 K
Температурный коэффициент: 0,05 %/K
Разрешение тока на выходе: 0,2 K + 0,03 % от выбранного диапазона
Разрешение интерфейса: 0,1 K
Разрешение дисплея: 1 K

Оптические варианты (объективы и диапазоны фокусировки):
Для диапазона 500 - 1400 °C: объектив F50 PZ 20.08: фокус 0,3 м - ∞
Для диапазонов 650 - 1700 °C, 750 - 2400 °C и 850 - 3000 °C: стандартный объектив PZ 20.01: фокус 0,4 м - ∞
Макрообъектив PZ 20.03: фокус 0,2 м - 0,4 м
Широкоугольный объектив PZ 20.05: фокус 0,2 м - ∞
Телеобъектив I PZ 20.06: фокус 1,2 м - ∞
Телеобъектив II PA 20.06: фокус 0,6 м - ∞
Дополнительно для 850 - 3000 °C: макрообъектив PA 40.01: фокус 0,086 м - 0,115 м

Электрические параметры:
Аналоговый выход: 0(4) - 20 mA линейный, переключаемый, масштабируемый
Сопротивление: ≤ 500 Ω
Аналоговый вход: 0 - 10 V
Коммутируемый выход: 2 x Open Collector 24 V DC, ≤ 30 mA
Коммутируемый вход: 2 x до 24 V
Интерфейсы: USB; RS 485
Питание: 24 V DC +10 % / -20 %
Потребляемый ток: ≤ 175 mA при 24 V DC

Камера:
Видеовыход: Composite PAL, 1 Vpp, 75 Ω

Функции:
Визирование через объектив; лазерная подсветка прицела; опция камеры; 4-значный красный LED-дисплей (высота цифр 8 мм); 2 индикатора состояния LED; элементы управления: 3 кнопки

Общие параметры:
Подключение: резьба M12, 8-контактный разъем
Температура окружающей среды: 0 - 65 °C
Температура хранения: -20 - +80 °C
Допустимая влажность: макс. 95 % oтн. влажности (без конденсации)
Габариты: Ø 65 mm x 220 mm (макс. 277 mm)
Корпус: нержавеющая сталь V2A (1.4305)
Степень защиты: IP 65 по DIN 40050
Вес: ок. 0.9 kg

Настраиваемые параметры (выборочно):
Диапазон измерений; измеряемая величина и шкала аналоговых входных/выходных сигналов; фильтр сглаживания; режим работы памяти и время удержания памяти; эмиссионность; пропускание; компенсация отражённого окружающего излучения; пределы и режим работы релейных/транзисторных контактов тревоги; параметры функции ATD (опция); функция линеаризации; индикация состояния LED; имитация тока и температуры; единицы температуры °C/°F; выбор измерительного канала; порог мониторинга загрязнения; для моделей с камерой: функция TBC и баланс белого

Функции (выборочно):
Сигнал перегрева: при внутренней температуре > 80 °C аналоговый выход показывает значение > 20.5 mA
Сервисная функция: имитация измеряемого значения или тока
ATD (Automatic Temperature Detection): автоматическое определение температуры при прерывистых процессах

Измеряемое поле (расстояние : диаметр)
0.00 mm : 18.00 mm
16.00 mm : 17.39 mm
32.00 mm : 16.77 mm
48.00 mm : 16.16 mm
64.00 mm : 15.55 mm
80.00 mm : 14.93 mm
96.00 mm : 14.32 mm
112.00 mm : 13.71 mm
128.00 mm : 13.09 mm
144.00 mm : 12.48 mm
160.00 mm : 11.87 mm
176.00 mm : 11.25 mm
192.00 mm : 10.64 mm
208.00 mm : 10.03 mm
224.00 mm : 9.41 mm
240.00 mm : 8.80 mm
256.00 mm : 8.19 mm
272.00 mm : 7.57 mm
288.00 mm : 6.96 mm
304.00 mm : 6.35 mm
320.00 mm : 5.73 mm
336.00 mm : 5.12 mm
352.00 mm : 4.51 mm
368.00 mm : 3.89 mm
384.00 mm : 3.28 mm
400.00 mm : 2.67 mm

Программное обеспечение:
CellaView

Информация по позиции:
Артикул: 1093281
