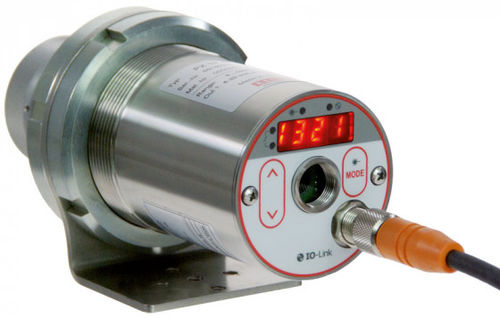

Светодиодный пирометр CellaCrystal PX 64

°C°FIO-Link

Обзор продукта:
CellaCrystal PX 64 — инфракрасный пирометр, предназначенный для измерения температуры в процессах CVD (chemical vapour deposition). Специальная длина волны делает его пригодным также для плазмоподдерживаемого осаждения паров и других требовательных задач в области тонких пленок.

Ключевые особенности:

• Диапазон измерений: 500–1400 °C
• Разработан для измерений в plasma-assisted CVD
• Непрерывный двухцветный принцип измерения
• Отсутствие вращающихся фильтров
• Минимальное саморазогревание для высокой долгосрочной стабильности
• Фокусируемый объектив для точной установки расстояния измерения (PZ 20.03)
• Стандартные интерфейсы: IO-Link и аналоговый выход (0(4)–20 мА)
• Опции: встроенная видеокамера и лазерный прицел

Технические характеристики:

• Диапазон измерений: 500 - 1400 °C
• Фокусное расстояние: 0,2 - 0,4 м
• Варианты прицеливания: через объектив, лазерный указатель, видеокамера (опция)
• Форма измеряемого поля: круглая
• Коэффициент дистанция/пятно (D:S): 75 : 1
• Объектив: PZ 20.03 (макро)
• Принцип измерения: двухцветный (двойной фотодиод)
• Спектральный диапазон: 1,50 / 1,90 μm
• Время отклика t98: ≤ 30 ms
• Неопределённость измерения: 0,75 % от показания (°C), мин. 4 K
• Повторяемость: 2 K
• Температурный коэффициент: 0,05 %/K
• Разрешение токоового выхода: 0,2 K + 0,03 % выбранного диапазона
• Разрешение интерфейса: 0,1 K; разрешение дисплея: 1 K
• Аналоговый выход: 0(4) - 20 mA, линейный, переключаемый, масштабируемый; сопротивление ≤ 500 Ω
• Коммутационные выходы: 2 × open collector 24 V DC, ≤ 150 mA
• Интерфейс: IO-Link
• Питание: 24 V DC ±10 %; потребление ≤ 175 mA (24 V DC)
• Камера (опция): композитный PAL видеовыход, 1 Vpp, 75 Ω
• Дисплей: 4-значный красный LED, высота цифр 8 мм; индикаторы состояния: 4 × LED; элементы управления: 3 кнопки
• Соединение: M12, 5-пин
• Температура окружающей среды: 0 - 65 °C; хранение: -20 - +80 °C
• Допустимая влажность: 95 % относ. вол. макс. (без конденсации)
• Габариты: Ø 65 mm × 220 mm (макс. 277 mm)
• Корпус: нержавеющая сталь V2A (1.4305)
• Класс защиты: IP 65 (DIN 40050)
• Вес: ок. 0,9 kg
• Настраиваемые параметры: масштабирование аналогового выхода, фильтр сглаживания, режим памяти и время удержания, эмиссионность, пропускание, пределы и режимы сигнализации, параметры ATD, симуляция тока/температуры, единицы °C/°F, выбор канала измерения (двухцветный, одноканальный 1/2), порог контроля загрязнения; для моделей с камерой дополнительно: TBC, баланс белого, выбор измерительной точки
• Функции: сигнал о перегреве (внутренняя температура > 75 °C), сервисная функция (симуляция измеряемого значения или тока), ATD (автоматическое обнаружение температуры) для прерывистых процессов

Комплектация:

• Пирометр CellaCrystal PX 64
• Соединительный кабель VK 02/L AF 1 (5 m)
• Видеокабель VK 02/F (5 m) для моделей с встроенной камерой
• Краткое руководство

Области применения:

• Мониторинг и управление температурой в CVD и плазмоподдерживаемых процессах
• Процессы нанесения тонких пленок в промышленном производстве
• Исследования и разработки в области технологий покрытий
