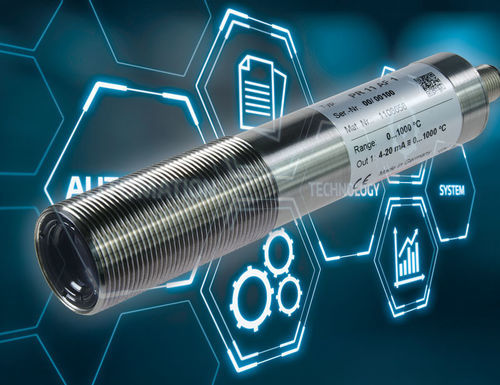

Пирометр без дисплея CellaTemp® PR 18

°CKIO-Link

Описание продукта
CellaTemp® PR 18 оснащён специальной стойкой линзой, что позволяет использовать прибор в экстремальных условиях, например на асфальтовых и бетонных заводах, без повреждения линзы агрессивными парами и пылью. Компактный пирометр без дисплея, с аналоговыми выходами и интерфейсом IO-Link для простой интеграции в ПЛК и независимые от полевого шины системы.

Особенности:

• Компактный инфракрасный термометр
• Стандартизированный IO-Link интерфейс, независимый от ПЛК и полевых шин
• Аналоговый выход 0/4 - 20 mA
• Широкие измерительные диапазоны с высокой температурной разрешающей способностью
• Высокое оптическое разрешение и точность измерения благодаря широкополосным антирефлексным прецизионным линзам
• Универсально настраиваемый коммутируемый выход
• Простая установка через центральную резьбу M30

Параметры измерения
Диапазон измерений: 0 - 500 °C
Датчик: термопила
Спектральный диапазон: 8 - 14 µm
Время отклика t90: ≤ 60 ms
Неопределённость измерения: 0.75 % от показания температуры [°C] плюс 2.0 K
Повторяемость: 1 K
Температурный коэффициент: 0.1 K/K (T < 250 °C); 0.04 %/K (T > 250 °C)
Разрешение тока на выходе: 0.2 K + 0.03 % от выбранного диапазона
Разрешение интерфейса: 0.1 K

Электрические параметры
Аналоговый выход: 0(4) - 20 mA линейный, переключаемый, масштабируемый
Сопротивление: ≤ 500 Ω
Коммутируемый выход: Open Collector 24 V DC, ≤ 150 mA
Тестовый вход: 10 - 34 V DC (в соответствии с IEC 61131-2)
Интерфейс: IO-Link
Питание: 24 V DC +10 % / -20 %
Потребление тока: ≤ 50 mA при 24 V DC

Общие параметры
Соединение: M12 винтовое соединение 4-контактное (код A)
Температура окружающей среды: 0 - 65 °C
Температура хранения: -20 - +80 °C
Допустимая влажность: 95 % r.H. макс. (без конденсации)
Размеры: Ø 30 x 185 mm (без разъёма)
Корпус: нержавеющая сталь V2A (1.4305)
Класс защиты: IP 65 в соответствии с DIN 40050
Вес: прибл. 0,4 кг

Настраиваемые параметры

• Аналоговый выход 0/4 - 20 mA; масштабирование аналогового выхода
• Эмиссивность
• Постоянная времени демпфирования
• Время удержания памяти максимального значения
• Режим работы и пороги срабатывания выходного контакта
• Сброс к заводским настройкам
• Единицы температуры °C/°F
• Симуляция температуры

Функции
Сигнал о перегреве; Сообщение об ошибке/событии через цифровой интерфейс; Сервисная функция: симуляция измеряемого значения; Защита от переполюсовки питания, аналогового выхода и коммутируемого выхода

Комплектация
Инфракрасный термометр CellaTemp PR; Краткое руководство; 2 монтажные гайки

Версия / Типичные свойства
Версия: CellaTemp PR 18 AF 1
Диапазон измерений (AF 1): 0 - 500 °C
Размер цели: 11 mm
Фокусное расстояние (AF 1): 0,3 m
Форма измерительного поля: круглая
Принцип измерения: одноцветный

Таблица измерительного поля (Расстояние измерения | Диаметр измерительного поля)
0.00 mm | 16.50 mm
12.00 mm | 16.28 mm
24.00 mm | 16.06 mm
36.00 mm | 15.84 mm
48.00 mm | 15.62 mm
60.00 mm | 15.40 mm
72.00 mm | 15.18 mm
84.00 mm | 14.96 mm
96.00 mm | 14.74 mm
108.00 mm | 14.52 mm
120.00 mm | 14.30 mm
132.00 mm | 14.08 mm
144.00 mm | 13.86 mm
156.00 mm | 13.64 mm
168.00 mm | 13.42 mm
180.00 mm | 13.20 mm
192.00 mm | 12.98 mm
204.00 mm | 12.76 mm
216.00 mm | 12.54 mm
228.00 mm | 12.32 mm
240.00 mm | 12.10 mm
252.00 mm | 11.88 mm
264.00 mm | 11.66 mm
276.00 mm | 11.44 mm
288.00 mm | 11.22 mm
300.00 mm | 11.00 mm

Характеристики / технические данные

• Модель: CellaTemp PR 18 (серия PR)
• Бренд: Keller
• Диапазон измерений: 0 - 500 °C
• Спектральный диапазон: 8 - 14 µm
• Оптический размер цели (при 300 mm): 11,00 mm
• Время отклика: ≤ 60 ms
• Интерфейс: IO-Link + аналог 0/4 - 20 mA
• Коммутируемый выход: Open Collector 24 V DC, ≤ 150 mA
• Питание: 24 V DC (+10 % / -20 %) / ≤ 50 mA
• Корпус: нержавеющая сталь V2A (Ø 30 x 185 mm)
• Класс защиты: IP65
• Вес: прибл. 0,4 кг
• Комплектация: пирометр, краткое руководство, 2 монтажные гайки
