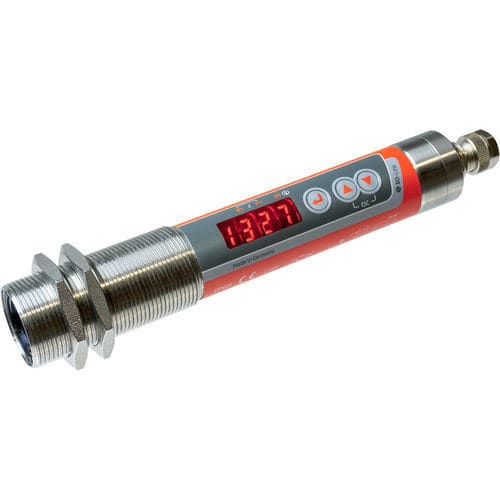

Инфракрасный термометр CellaCombustion PK 72

монохроматическийсо светодиодным индикатором°C

Описание продукта:
CellaCombustion PK 72 выполняет бесконтактное измерение температуры на длине волны, где горячие углеродсодержащие газы горения имеют высокую оптическую плотность и хорошие излучательные свойства. Прибор предназначен для измерения температуры дымовых газов в газовых котлах и небольших системах сгорания, а также подходит для крупных установок, таких как угольные электростанции, установки по сжиганию биомассы и мусора. Серия CellaTemp® PK оснащена индикатором «vitality» (SMART) для непрерывного самоконтроля, анализа и отчётности. Индикатор ведёт запись релевантных рабочих данных для поддержки профилактического обслуживания и может автоматически сигнализировать о оптимальном времени для сервисной проверки и калибровки в зависимости от условий эксплуатации.

Особенности:

• Диапазон измерений 400–2000 °C
• Малый, компактный корпус
• Универсально настраиваемые коммутирующие выходы
• Высокое оптическое разрешение благодаря прецизионным линзам
• Интерфейс IO‑Link
• Все параметры настраиваются с помощью кнопок на датчике или через интерфейс системы управления
• 2 × коммутирующих выхода PNP open‑collector
• Очень простая установка через центральную резьбу M30
• Крупный, хорошо читаемый LED‑дисплей

Версия / ключевые данные продукта:
Версия: CellaCombustion PK 72 BF 1
Диапазон измерений: 400 - 2000 °C
Размер цели: 7 mm
Фокусное расстояние: 0,4 m
Форма измеряемого поля: круглое
Принцип измерения: одноцветный (one‑colour)

Технические данные (кратко):

• Диапазон измерений: 400 - 2000 °C
• Датчик: термопил
• Спектральный диапазон: CO2‑диапазон
• Время отклика t90: ≤ 60 ms
• Погрешность измерения: 1 % от показания [°C]
• Повторяемость: 4 K
• Температурный коэффициент: 0,04 %/K
• Разрешающая способность токо��ого выхода: 0,1 K + 0,005 % от выбранного диапазона измерений
• Разрешение интерфейса: 0,1 K
• Разрешение дисплея: 1 K

Электрические параметры (кратко):

• Аналоговый выход: 0(4) - 20 mA линейный, переключаемый, масштабируемый
• Сопротивление: ≤ 500 Ω
• Коммутирующий выход: 2 × PNP Open Collector 24 V DC, 2 × 150 mA макс.
• Тестовый вход: 10 - 34 V DC (в соответствии с IEC 61131‑2)
• Интерфейс: IO‑Link V1.1.3
• Питание: 18 - 32 V DC
• Потребление тока: ≤ 50 mA при 24 V DC

Функции (кратко):

• Дисплей: 4‑значный красный LED‑дисплей, высота символа 8 mm
• Индикатор состояния: 3 × LED
• Элементы управления: 3 кнопки

Общие параметры (кратко):

• Разъём: резьба M12, 5‑контактное соединение (кодировка A)
• Температура окружающей среды: 0 - 65 °C
• Температура хранения: -20 - +80 °C
• Допустимая влажность: 95 % r.H. макс. (без конденсации)
• Размеры: Ø 30 × 210 mm (без разъёма)
• Корпус: нержавеющая сталь V2A (1.4305)
• Степень защиты: IP 65 по DIN 40050
• Масса: ок. 0,4 kg

Настраиваемые параметры (примеры):

• Масштабирование аналогового выхода 0/4 - 20 mA
• Быстрая настройка эмиссии
• Пропускание защитного стекла
• Постоянная времени демпфирования
• Время удержания памяти максимального значения
• Режим работы, источник и точка срабатывания, задержки включения/выключения контактов
• Коррекция температуры с использованием точек интерполяции (пары X/Y)
• Параметры индикатора vitality
• Сервисные параметры, сброс на заводские установки, блокировка клавиш, опции отображения, °C/°F, имитация температуры

Функции (сводка):

• Сигнал о перегреве: индикация при внутренней температуре > 75 °C
• Тестовая функция через кнопку или тестовый вход
• Сервисная функция: имитация измеряемого значения
• Диагностическая функция: указывает на обратную полярность, перегрузку и некорректное питание
• Защита от обратной полярности для питания, аналогового выхода и коммутирующих выходов

Комплект поставки:

• Инфракрасный термометр CellaCombustion PK
• Короткое руководство
• 2 установочных гайки

Программное обеспечение:

• SW 50
