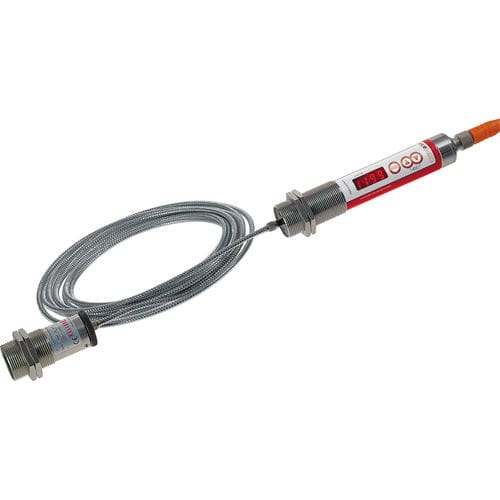

Пирометр со светодиодным индикатором CellaTemp® PKF 66

°C°FIO-Link

Описание продукта
CellaTemp® PKF 66 разделяет электронный блок и измерительную головку; инфракрасное излучение передаётся на электронику по волоконно-оптическому кабелю. Измерительная головка выполнена только из металла и стекла и может работать без охлаждения при температуре окружающей среды до 250 °C, что делает её пригодной для ограниченных монтажных пространств и при сильных электромагнитных полях. Длины волокон до 50 м доступны. Серия PK оснащена индикатором жизнеспособности (SMART) для непрерывного самоконтроля, анализа и отчётности, что поддерживает предиктивное обслуживание и указывает оптимальные интервалы обслуживания и калибровки.

Особенности

• Диапазон измерений 700–1 800 °C
• Волоконно-оптическая версия: длина кабеля до 50 м
• Универсально настраиваемый коммутационный выход
• Высокое оптическое разрешение за счёт прецизионных линз
• Интерфейс IO-Link
• Все параметры настраиваются кнопками на датчике или через интерфейс системы
• 2 × коммутационных выхода PNP open collector
• Простая установка через центральную резьбу M30
• Большой яркий 4-значный LED-дисплей

Измерительное поле (фрагмент)

• 0.00 mm — 23.40 mm
• 8.00 mm — 22.51 mm
• 16.00 mm — 21.61 mm
• 24.00 mm — 20.72 mm
• 32.00 mm — 19.82 mm
• 40.00 mm — 18.93 mm
• 48.00 mm — 18.04 mm
• 56.00 mm — 17.14 mm
• 64.00 mm — 16.25 mm
• 72.00 mm — 15.35 mm
• 80.00 mm — 14.46 mm
• 88.00 mm — 13.57 mm
• 96.00 mm — 12.67 mm
• 104.00 mm — 11.78 mm
• 112.00 mm — 10.89 mm
• 120.00 mm — 9.99 mm
• 128.00 mm — 9.10 mm
• 136.00 mm — 8.20 mm
• 144.00 mm — 7.31 mm
• 152.00 mm — 6.42 mm
• 160.00 mm — 5.52 mm
• 168.00 mm — 4.63 mm
• 176.00 mm — 3.73 mm
• 184.00 mm — 2.84 mm
• 192.00 mm — 1.95 mm

Измерительное поле (пример)

• 200.00 mm — 1.05 mm

Измерительные головки / оптические варианты

• AF 1: PA 41.01 (M30): фокусировка 0.2 m - ∞
• AF 2: PKS 21.01 (M30): фокусировка 1.08 m
• AF 3: PA 41.05 (M16): фокусировка 0.12 m - ∞
• AF 4: PZ 41.18 (M16): фокусировка 0.033 - 0.045 m
• AF 5: PA 41.03 (M30): фокусировка 1.8 m (герметич.)

Комплектация (стандарт)
Инфракрасный термометр CellaTemp PKF, измерительная головка, краткое руководство, 2 монтажные гайки. Волоконно-оптический кабель заказывается отдельно.

Технические характеристики

• Диапазон измерений: 700 - 1800 °C
• Принцип измерения: двухцветный
• Датчик: двойной фотодиод
• Спектральный диапазон: 0.95 / 1.05 µm
• Время отклика t90: ≤ 10 ms (T > 800 °C)
• Погрешность измерения: 1 % от значения + 3.0 K
• Повторяемость: 2 K
• Температурный коэффициент: 0.05 %/K
• Разрешение тока на выходе: 0.1 K + 0.005 % выбранного диапазона
• Разрешение интерфейса: 0.1 K
• Разрешение дисплея: 1 K
• Аналоговый выход: 0(4) - 20 mA, линейный, переключаемый, масштабируемый
• Нагрузка аналогового выхода: ≤ 500 Ω
• Коммутационные выходы: 2 × PNP open collector 24 V DC, 2 × 150 mA макс.
• Тестовый вход: 10 - 34 V DC (по IEC 61131-2)
• Интерфейс: IO-Link V1.1.3
• Питание: 18 - 32 V DC
• Потребление: ≤ 50 mA при 24 V DC
• Дисплей: 4-значный красный LED, высота цифр 8 mm
• Индикаторы состояния: 3 × LED
• Элементы управления: 3 кнопки
• Подключение: M12 5-pin (A-coding)
• Температура окружающей среды (измерительная головка): 0 - 65 °C
• Температура хранения: -20 - +80 °C
• Допустимая влажность: 95 % r.H. макс. (без конденсации)
• Габариты: Ø 30 × 210 mm (без разъёма)
• Корпус: нержавеющая сталь V2A (1.4305)
• Степень защиты: IP 65 (DIN 40050)
• Вес: ок. 0.4 kg
• Настраиваемые параметры: масштабирование аналогового выхода, коррекция отношения, пропускание защитного стекла, время демпфирования, удержание макс., параметры переключающих контактов, коррекция температуры через точки интерполяции, индикатор жизнеспособности, сервисные параметры, сброс на заводские настройки, блокировка клавиш, единица °C/°F, имитация температуры, ...
• Функции: сигнал о перегреве (внутренняя темп. > 75 °C), имитация сервисного режима, DTD (Discontinuous Temperature Detection), диагностические функции (обратная полярность, перегрузка, неверное напряжение питания), защита от обратной полярности
