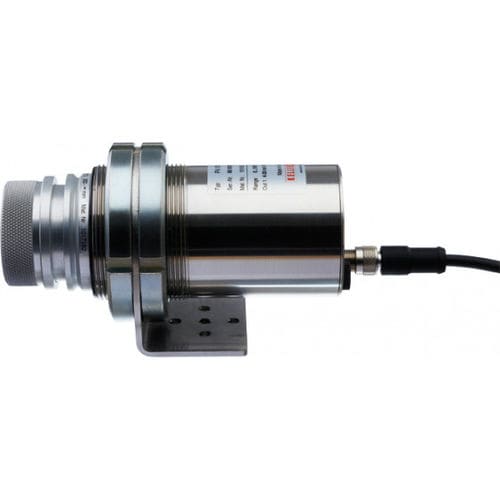

Аналоговый пирометр CellaCast PA 80

RS485USB0-10 В

Описание продукта
CellaCast PA 80 — инфракрасный пирометр для бесконтактного измерения температуры расплавленного металла в разливочных каналах, транспортных ковшах и при перекачке металла. Предназначен для непрерывных разливочных процессов и высокотемпературных металлургических условий.

Ключевые особенности

• Диапазон измерений: 750–2400 °C
• Двухцветный метод измерения для помехоустойчивых показаний при наличии пыли и пара
• Функция ATD для фильтрации температуры поверхности металла без шлака и оксидов
• Износостойкая, не требующая обслуживания измерительная система
• Оптика высокого разрешения для надёжных измерений на больших дистанциях
• Наведение через линзу, лазерный указатель или опциональная видеокамера

Технические данные — параметры измерения
Диапазон измерений: 750 - 2400 °C
Датчик: двойной фотодиод
Спектральный диапазон: 0.95 / 1.05 µm
Время отклика t98: ≤ 10 ms (T > 950 °C)
Погрешность измерения: 1 % от показания
Воспроизводимость: 2 K
Температурный коэффициент: 0.05 %/K
Разрешение тока на выходе: 0.2 K + 0.03 % от выбранного диапазона
Разрешение интерфейса: 0.1 K
Разрешение дисплея: 1 K

Оптические варианты
Объективы: стандартный объектив PZ 20.01 (фокус 0,4 m - ∞); телеобъектив PZ 20.06 (1,2 m - ∞)
Дистанционные коэффициенты: AF 4 = 150:1 (стандарт), AF 6 = 240:1 (теле)

Электрические параметры
Аналоговый выход: 0(4) - 20 mA линейный, переключаемый, масштабируемый (сопротивление ≤ 500 Ω)
Аналоговый вход: 0 - 10 V
Коммутационные выходы: 2 x Open Collector 24 V DC, ≤ 30 mA
Коммутационные входы: 2 x до 24 V
Интерфейс: USB, RS-485
Питание: 24 V DC (+10 % / -20 %) — ток потребления ≤ 175 mA

Камера и отображение
Видеовыход (модели с камерой): Composite PAL, 1 Vpp, 75 Ω
Дисплей: 4-значный красный LED (8 mm), индикаторы состояния (2)
Управление: 3 кнопки; опции: наводка через линзу, лазерный указатель, видеокамера

Общие параметры
Разъём: M12 8-контактный
Температура окружающей среды: 0 - 65 °C
Температура хранения: -20 - +80 °C
Допустимая влажность: ≤ 95 % r.H. (без конденсации)
Габариты: Ø 65 mm x 220 mm (макс. 277 mm)
Корпус: нержавеющая сталь V2A (1.4305)
Степень защиты: IP65
Вес: ок. 0.9 kg

Настраиваемые параметры

• Диапазон измерений; измеряемая величина и шкала аналоговых сигналов
• Фильтр сглаживания, режим памяти и время удержания
• Эмиссивность, пропускание и компенсация отражённого излучения
• Пороговые значения и режимы работы контактных сигналов тревоги
• Параметры функции ATD и функция линеаризации
• Каналы измерения: двухцветный, одноцветный 1, одноцветный 2
• Для камерных моделей: функция TBC и баланс белого

Функции

• Сигнал при перегреве: при внутренней температуре > 80 °C аналоговый выход показывает > 20.5 mA
• Сервисная функция: симуляция измеряемого значения или тока
• ATD — автоматическое определение температуры для дискретных процессов

Комплект поставки

• Пирометр CellaCast PA 80
• Соединительный кабель VK 02/A (5 m)
• Видеокабель VK 02/F (5 m) для моделей с камерой
• USB-кабель VK 11/D (1,8 m)
• Программное обеспечение CellaView и краткое руководство

Загрузки
Брошюра CellaCast PA80 PT180
Брошюра CellaView
Отчёт по применению CellaCast
Руководство CellaCast PA8x
Краткое руководство CellaCast PA8x
Декларация о соответствии

Измерительное поле — примерные значения (дистанция | диаметр поля)

• 0.00 mm | 18.00 mm
• 80.00 mm | 14.93 mm
• 160.00 mm | 11.87 mm
• 320.00 mm | 5.73 mm
• 400.00 mm | 2.67 mm

Технические характеристики (кратко)

• Модель: CellaCast PA 80
• Принцип измерения: двухцветный, спектральный диапазон 0.95 / 1.05 µm
• Выходы/интерфейсы: 0(4)-20 mA, 0-10 V, коммутационные выходы, USB, RS-485
• Питание: 24 V DC (+10 % / -20 %)
• Корпус/защита: нержавеющая сталь V2A, IP65
• Габариты/вес: Ø 65 mm x 220 mm (макс. 277 mm) / ок. 0.9 kg
• В комплекте ПО: CellaView
