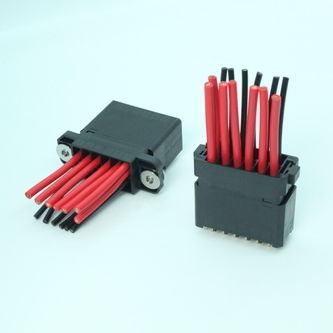

Соединитель для передачи данных FTC series
прямойобжимнойдля оборудования транспортного средства

соединитель для передачи данных
соединитель для передачи данных
соединитель для передачи данных
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Тип
для передачи данных
Форма
прямой
Тип соединения
обжимной
Применение изделия
для оборудования транспортного средства, для электроники
Область применения
для промышленности
Первичный ток

МИН.: 5,5 A

МАКС.: 20 A

Напряжение

600 V

Шаг

5,08 mm
(0,2 in)

Описание

Мы разработали новые варианты разъемов серии "FTC" для размещения двух обжимных кабелей с шагом 5,08 мм. (1) Прямой тип разъема со стороны печатной платы (FTC11- □□ S □). (2) 10-контактная версия добавлена к разъему со стороны печатной платы / тип под прямым углом (FTC11), тип "кабель-кабель" (FTC12) и тип с фиксацией (FTC02). (3) Позолоченное покрытие толщиной 0,1 мкм добавлено к разъему со стороны печатной платы и обжимному контакту. Список вариантов приведен в таблице ниже. ・ FTC11- □□ S □: Штекер (со стороны печатной платы, прямой тип) ・ FTC11- □□□□ B: Заглушка (со стороны печатной платы, прямой тип и тип с прямым углом) - Позолоченный контакт толщиной 0,1 мкм. FTC02-10, FTC11-10L □, FTC12-10: добавлена 10-контактная версия ・ # 625B- □□□-□: обжимной контакт позолоченный толщиной 0,1 мкм ・ # 641B- □□-□: обжимной контакт с позолотой толщиной 0,1 мкм ・ Электроэнергетическое оборудование ・ Автомобильное оборудование ・ Промышленное оборудование ・ Электронное оборудование ・ Оборудование для развлечений ・ Офисное оборудование - Два обжимных кабеля могут быть размещены в одном контакте. - Применимо к AWG # 14/16/18/20. - Обжимной кабель может быть установлен в любой точке корпуса. - Обжим двух кабелей вместе позволяет экономить место и передавать питание между разъемами. -Направляющая конструкция поглощает ± 3 мм погрешности расположения. -Крайнее винтовое отверстие разъема со стороны кабеля поглощает ± 0,7 мм в направлении XY после сопряжения. (FTC01) - Эффективная длина сопряжения составляет 3 мм. - Двухлистовая контактная структура 2-точечного контакта предотвращает смятие контакта, а стабильная сила контакта повышает надежность. ・ Материалы изоляторов: PBT (со стеклонаполнением) материал UL94V-0, черный ・・ Материал контактов: медный сплав ・・ Покрытие контактов: Никелированная основа Контакт / позолоченный

---
