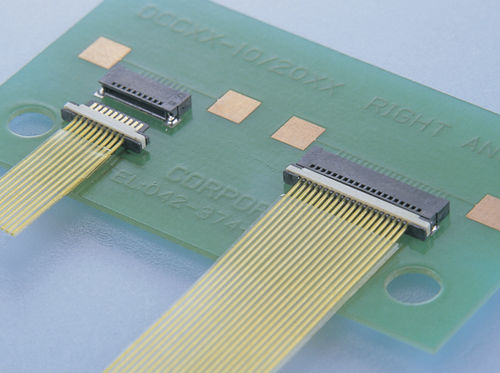

Соединитель провод-плата DCC series
коаксиальныйPCBпрямоугольный

соединитель провод-плата
соединитель провод-плата
соединитель провод-плата
соединитель провод-плата
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Формат
провод-плата, коаксиальный, PCB
Форма
прямоугольный
Применение изделия
для плоского кабеля
Другие характеристики
с автоматическим снятием оболочки
Первичный ток

0,3 A

Шаг

0,5 mm
(0,02 in)

Описание

Поддерживая дискретные кабели (#36 AWG) и используя технологию сборки тонкой проводки, совершенную в нашей текущей серии SSL (разъемы с шагом 0,5 мм для сверхтонкой коаксиальной прокладки), соединители с шагом 0,5 мм серии DCC собираются в пакетной сборке. Эти разъемы чрезвычайно компактны и имеют высоту монтажа всего 1,2 мм (10, 20 и 30 контактов) как со стороны платы, так и со стороны кабеля. Соответствующая высота при соединении составляет всего 3,8 мм (10, 20 и 30 контактов). Более того, при ширине кросс-кабеля всего 7,67 мм 10-контактный вариант является наименьшим в отрасли. Конструкция разъема со стороны кабеля очень компактна и имеет размеры всего 2,75 мм в направлении кабеля, что делает его идеальным для прохода через петли и другие ограниченные отверстия. При монтаже на кабель, например, эти разъемы могут быть проложены через петли отверстия диаметром всего 3,5 мм (минимум). Соответственно, данная серия обеспечивает идеальное решение для подключения ЖК-мониторов в складных мобильных телефонах, цифровых фотоаппаратах и т.п. к основной печатной плате. Даже в спецификациях, не требующих прохода через петли и другие ограниченные отверстия, компактный размер этих разъемов означает, что они могут в значительной степени способствовать миниатюризации устройств и большей степени свободы в компоновочной работе.

---
