Намоточный станок

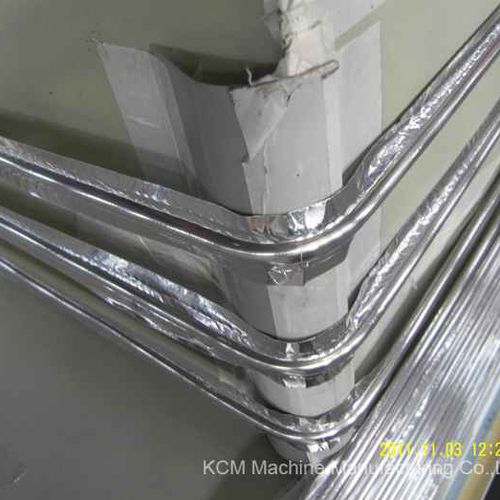

Заводной станок для испарителя алюминиевых труб Эта машина специально предназначена для покрытия внутренней облицовки морозильной камеры испарителем с алюминиевой трубой, который автоматически наматывает трубу снаружи внутренней облицовки. Ⅰ. Общая концепция Первый пункт для этого намоточного станка заключается в том, что необходимо использовать алюминиевую трубу для обработки на этом станке, а затем труба будет непосредственно покрыта поверхностью внутреннего лайнера морозильной камеры, при этом с помощью ленты для плотного приклеивания трубы для соединения с внутренним лайнером (слегка с помощью ручной помощи). Оборудование составлено раскаткой для выпрямления и выравнивания трубы, нижнее и поднимающее устройство для внутренней части морозильника можно покрыть трубой снизу вверх автоматически, устройство намотки трубы, прессформу с автоматическим зажимом когда внутренний вкладыш положен на зажим так, чтобы внутренний вкладыш мог держать плотно для намотки трубы, электрических систем управления и т.д. Ⅱ. Технический параметр 1. Временной круг≤45s на штуку. 2. Обрабатывающий материал: Алюминиевая и стальная труба диаметром 7 мм или в соответствии с требованиями заказчика для намотки инструмента адаптер, 0,9 мм в толщину трубы. 3. AL Ширина ленты: 35~60 мм, толщина: 0,4~0,7 мм; 4. Область применения внутреннего лайнера: L800~1800mm×B450~750mmXH650~750; 5. Электрическая энергия: Примерно 10 кВА 380В/50Гц) 6. Сжатый воздух: 0,5-0,65 МПа; 7. Цвет: По требованию пользователя. Ⅲ. Функция основного оборудования 1. Устройство для вращающейся трубы: Для размещения намотанной алюминиевой трубы. 2. Трубное буферное устройство: Стереть допуск на синхронизацию скоростей. 3. Прямолинейное и подъемное устройство опускания: Для намотки трубы вокруг внутренней облицовки морозильника с выравнивающей трубой снизу вверх авто.
