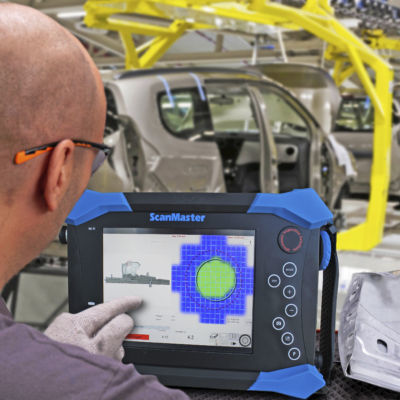

Контроль точечных сварных швов с помощью ScanMaster UT/X, основанного на технологии фазированных решеток, позволяет напрямую измерять диаметр сварочной линзы, площадь сварного шва и остаточную толщину стенки линзы. Кроме того, используются алгоритмы статистической оценки отдельных А-сканов всех элементов.
Расположение элементов в матрице позволяет проводить полный контроль сварных точек диаметром до 9 мм с помощью одного датчика. При необходимости в план контроля могут быть включены и обычные датчики, если датчик PA слишком велик из-за геометрии детали. В этом случае снова используются обычные алгоритмы оценки.
Зонд PA можно использовать как с гибким водяным трактом задержки, так и с фиксированным жестким трактом задержки, что позволяет адаптировать его к геометрии места сварки.
Ключевые факты
- Интегрированная ПА-система на базе прибора MANTIS
- Автоматическое принятие решения "годен/не годен" и классификация качества точечного шва
- Только один зонд с фазированной решеткой для всех диаметров пятна (до 9 мм)
- Возможность сохранения практически неограниченного количества тестовых установок, С- и А-сканов
- Использование хорошо зарекомендовавших себя алгоритмов оценки
- Поддержка комбинаций из 2, 3 и 4 пластин
- Сетевое подключение для обмена данными (SpotWeld Connect)
- Управление внешними данными (UltraSPIS)
- Формирование отчетов об испытаниях
---
