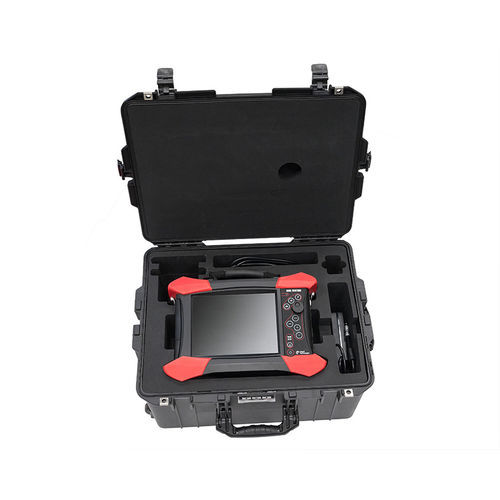

Детектор неполадок с многоэлементными преобразователями GEKKO

ультразвуковойметод полной фокусировкиFTP

Портативная система тестирования фазированных решеток GEKKO имеет до 64 параллельных каналов PA и 4 дополнительных обычных разъема. Интуитивно понятный пользовательский интерфейс позволяет быстро параметризовать систему, а также проводить индивидуальные и групповые исследования (не более 8). Комбинации приложений PA друг с другом или с обычными процессами (например, TOFD) могут быть определены быстро и гибко. GEKKO была первой системой ПА, которая позволяла проводить исследования в режиме реального времени с использованием метода тотальной фокусировки (TFM). С годами эта техника совершенствовалась и оптимизировалась, так что сегодня возможно даже быстрое сканирование с помощью сканеров x-y, а при длинных звуковых путях тестирование может быть выполнено с высочайшей чувствительностью. Ключевые факты - Создание параметров теста с поддержкой CIVA и, следовательно, очень быстрый расчет законов задержки даже для сложных тестовых задач (матричные массивы, изогнутые компоненты) - Метод полной фокусировки (TFM) в режиме реального времени - Широкие возможности представления результатов (A-, B-, C-, D-сканы, вид сверху, вид сбоку, 3D-представление, динамические кривые и т. д.) - Чрезвычайно низкий уровень перекрестных помех между соседними каналами (затухание перекрестных помех > 50 дБ), что обеспечивает хорошее соотношение сигнал/шум в А-скане и высококонтрастных В- и С-сканах - 3 входа для кодирования - Регулировка чувствительности в зависимости от времени и угла наклона, DGS
