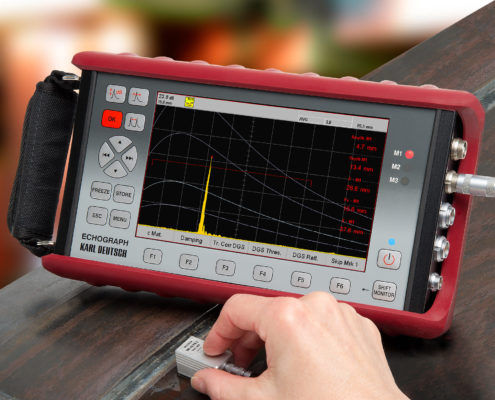

Ультразвуковой детектор неполадок ECHOGRAPH 1095

времени полетанастольныйпереносной

Идеальный прибор для ручного ультразвукового контроля оснащен всеми преимуществами цифровой технологии: надежные механические и электронные компоненты, большой высококонтрастный экран и удобное практичное руководство оператора делают его практически неуязвимым даже в тяжелых условиях эксплуатации и на открытом воздухе. Кроме того, в приборе предусмотрена компенсация глубины и снижение эхо-сигнала от задней стенки. Дополнительные возможности при использовании энкодера: Полосатая диаграмма и TOFD При записи полосовой диаграммы положение соответствующей амплитуды определяется линейным энкодером и передается в прибор в цифровом виде. Метод TOFD (метод дифракции во времени пролета), разработанный для тестирования сварных швов, позволяет определить положение и размер дефекта путем оценки дифракционных сигналов, генерируемых на краях диконтинуумов, расположенных на пути звука. Результаты измерений толщины стенок могут быть сохранены в ячейках матричной сетки. Точки измерения тестируемой детали назначаются в соответствующие ячейки матричной сетки. Цветовая визуализация измеренных значений в матрице позволяет быстро оценить распределение дефектов, например, при измерении остаточной толщины стенки трубопровода. Удобное руководство по системе также помогает менее опытным ультразвуковым контролерам в обращении с датчиком и настройке прибора: Просто активируйте мастер и следуйте инструкциям на экране.
