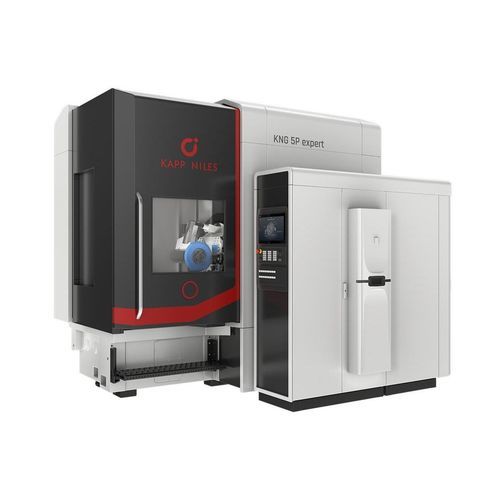

Станок для шлифования с внешним цилиндром KNG 5P expert

с внутренним цилиндромдля зубчатых передачс поворотным столом

Обзор продукта
KNG 5P expert — шлифовальный станок для зубчатых колес, предназначенный для точной обработки наружных и внутренних зубьев. Компактная конструкция станка сочетает в себе эффективность наладки и гибкость производства. Шпиндель шлифования с прямым приводом принимает круга диаметром 60–350 мм и работает до 9 500 об/мин. Шпиндель правки поворачивается в эргономичную позицию для замены инструмента. 5-осная интерполяция через открытую шарнирную ось обеспечивает эффективное, практически без искажений двустороннее шлифование. Большой поворотный стол с электрическим прямым приводом и глубоким отверстием подходит для длинных валов. Широкий набор опций позволяет адаптировать конфигурацию под различные задачи.

Основные характеристики

• Точная обработка наружных и внутренних зубьев
• Компактная конструкция с высокой эффективностью наладки
• Шпиндель с прямым приводом; диаметры кругов 60–350 мм; скорость шпинделя до 9 500 об/мин
• Поворотный шпиндель правки для эргономичной замены инструмента
• 5-осная интерполяция (открытая шарнирная ось) для эффективного, практически без искажений двустороннего шлифования
• Крупногабаритный поворотный стол с электрическим прямым приводом и глубоким отверстием для длинных валов
• Выдвижной центр (репасток) поворотный и бесступенно регулируемый до давления на центры 2 000 N
• Возможность шлифования червяков с углами подъема до 45°
• Широкий спектр настраиваемых опций

Технические данные (таблица)
макс. диаметр венца: 500 (600) мм
макс. длина детали: 1 500 мм
диапазон модуля: 0,5 - 25 мм
макс. ширина зуба: 675 мм
диапазон поворота шлифовальной головки: -45 / +135 deg

Технические характеристики

• Модель: KNG 5P expert
• Применение: шлифование профиля зубчатых колес (наружные и внутренние)
• Диаметр шлифовального круга (используемый): 60 – 350 мм
• Скорость шлифовального шпинделя: до 9 500 об/мин
• Макс. диаметр венца: 500 (600) мм
• Макс. длина заготовки: 1 500 мм
• Диапазон модуля: 0,5 – 25 мм
• Макс. ширина зуба: 675 мм
• Диапазон поворота шлифовальной головки: -45° до +135°
• Центр: поворотный, бесступенно регулируемый, давление на центры до 2 000 N
• Поворотный стол: электрический прямой привод с глубоким отверстием для длинных валов
• Правка: поворотный шпиндель правки для эргономичной замены инструмента
• Оси: 5-осная интерполяция (открытая шарнирная ось) поддерживает двустороннее шлифование
• Возможности: шлифование червяков до угла подъема 45°
