Обзор

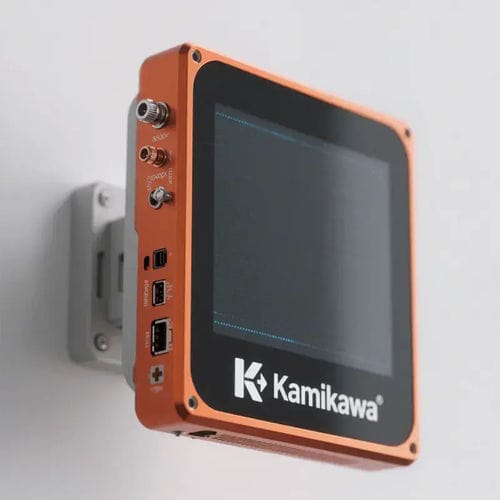

Разборный алюминиевый корпус для электроники, предназначенный для прототипов, мелких серий и промышленного производства. Изготовлен из высококачественного алюминиевого сплава с возможностью экструзии (профили) или точного CNC-обработки для соответствия механическим, тепловым и требованиям экранирования EMI.

Ключевые характеристики

• Индивидуальные размеры (длина, ширина, высота) с масштабируемыми методами производства.
• Доступные методы производства: экструзия (профили) и прецизионная CNC-обработка.
• Пользовательские вырезы, монтажные отверстия, порты и варианты нанесения логотипа (лазер/печать).
• Обработки поверхности: пескоструйная обработка, анодирование и опциональное порошковое покрытие для защиты от коррозии и UV.
• Улучшенное пассивное рассеивание тепла; опциональные ребра охлаждения для моделей высокой мощности.
• Независимая цветная коробка для безопасной международной доставки.
• Большой каталог существующих профилей (>300) и 3D-моделей (>400) для быстрой подбора.

Основные преимущества

• Совместимость с процессами прототипирования и серийного производства.
• Улучшенная защита от пыли, ударов и воздействия окружающей среды по сравнению со многими пластиками.
• Эффективная теплопроводность для поддержки теплочувствительных компонентов.
• Возможности экранирования EMI/RFI за счет проводящих материалов и поверхностных обработок.
• Легкая конструкция для упрощения монтажа и транспортировки.
• Низкое обслуживание и длительный срок службы в промышленных условиях.

Индивидуальные услуги

• Бесплатная 3D-проектировка и чертежи на основе размеров PCB (поддержка файлов STEP/3D).
• Индивидуальные внутренние конструкции, вырезы и прецизионные элементы, реализуемые методом CNC.
• Маркировка логотипа (лазерная гравировка/печать), подбор цвета и кастомизация упаковки.
• Гибкий MOQ: прототипы от 1 шт.; MOQ для мелких серий и стандартные MOQ описаны в спецификациях.

Типичные применения

• Корпуса и модули промышленного управления
• Защита печатных плат и электронных устройств
• Корпуса для IoT-шлюзов и датчиков
• Коммуникационное и сетевое оборудование
• Блоки питания и корпуса аккумуляторных модулей
• Внутренние и наружные установки электроники (выбираемая IP-защита)

Конструкция и производство
Корпус выполнен по двухсекционной схеме (верхняя и нижняя части) для простоты сборки и обслуживания. Основные элементы — прецизионно экструзированные алюминиевые профили, обеспечивающие жесткость и интегрированные тепловые пути. Все порты и элементы выполняются прецизионной CNC-обработкой с жёсткими допусками. Силиконовые уплотнительные полосы и усиленные углы повышают ударопрочность и герметичность. Модульная сборка поддерживает быстрое разборку и замену компонентов.

Примечания по проектированию и инженерии

• Типичные допуски CNC для критичных вырезов и монтажных элементов: ±0.02 mm.
• Рекомендуемый внутренний зазор: оставить примерно 10 мм вокруг PCB для компонентов, проводов и теплового расширения.
• Стандартные торцевые крышки: 2.0 mm плоские алюминиевые пластины; доступны варианты кастомных крышек.
• Варианты внутреннего крепления: стойки для PCB, внутренние крепления или опционные фланцы для настенного/стоечного монтажа.

Упаковка и доставка
Доступна индивидуальная упаковка в цветной коробке для безопасной глобальной отгрузки. Метод производства (экструзия vs CNC) и объем заказа определяют сроки и стоимость; типичный срок согласования дизайна + производство составляет 7–14 рабочих дней в зависимости от метода и количества.

Характеристики / Технические спецификации

• Материал: алюминиевый сплав высокого качества (экструдированные / обработанные детали).
• Поверхностная отделка: пескоструйная обработка + анодирование (опционально порошковое покрытие).
• Тепловое управление: естественная теплопроводность алюминия; опционные ребра охлаждения для моделей высокой мощности.
• Типичный допуск CNC: ±0.02 mm.
• Кастомные размеры: неограниченные регулировки длины/ширины/высоты; отсутствуют затраты на оснастку для стандартных изменений длины профиля.
• Торцевые крышки: стандарт 2.0 mm плоский алюминий; поддерживаются кастомные стили.
• Уплотнение: силиконовые полосы на стыках; варианты IP до IP67 (в зависимости от модели).
• Методы производства: экструзия/профили для массового производства; CNC для прототипов и коротких серий.
• Доступные профили: >300 существующих профилей; >400 STEP/3D моделей в библиотеке.
• MOQ: прототипы от 1 шт.; кастомные конструкции обычно начинают с небольших MOQ (например: 5 шт. для некоторых кастомных форм).
• Сроки (типично): согласование дизайна + производство обычно 7–14 рабочих дней (варьируется по методу и объему).
• Упаковка: индивидуальная цветная коробка для мировой отгрузки доступна.
• EMI/RFI: проводящие обработки и опции анодирования для повышения экранирующей способности.
