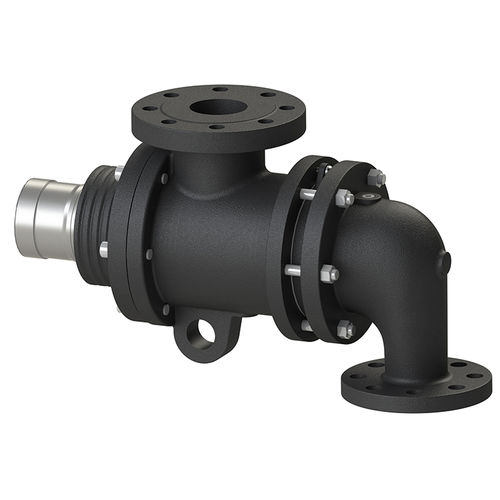

Поворотное соединение для пара ELSX™
для термического масла2 проходавысокотемпературное

поворотное соединение для пара
поворотное соединение для пара
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Проводимое вещество
для термического масла, для пара
Число проходов
2 прохода
Применение
высокое давление, высокотемпературный
Материал
из стали
Другие характеристики
с фланцем, высокая скорость
Скорость вращения

МАКС.: 300 rpm
(1 884,96 rad.min-1)

МИН.: 0 rpm
(0 rad.min-1)

Давление

МАКС.: 20 bar
(290 psi)

10 bar, 300 bar

МИН.: 0 bar
(0 psi)

Номинальный размер

МАКС.: 3,5 in

МИН.: 2 in

Описание

Вращающаяся головка ELSX — это новое поколение долговечных свободно опирающихся (ELS) вращающихся соединений, предназначенных для применения в паровых системах и системах масляного теплоносителя. Данное изделие рассчитано на работу под высоким давлением, на больших скоростях и в условиях сильной вибрации. Выпуклая форма уплотнения обеспечивает до 20% более высокое предельное совокупное значение давления и скорости (PV) и до 15% более высокую износостойкость кольцевого уплотнения, чем у эквивалентной вращающейся головки ELS в паровых системах. Увеличенная поверхность разделения и контактная поверхность углеродной направляющей обеспечивают большую стабильность горизонтальной трубы и более длительный срок службы. Вращающаяся головка ELSX обеспечивает более быструю работу и увеличение полезного времени. Доступны размеры от 2” до 3 1/2”. Вращающаяся головка рассчитана на применение в паровой системе при температуре до 260° C, давлении 20 бар и скорости 300 об/мин. В системе с масляным теплоносителем она может работать при температуре до 343° C, давлении 20 бар и скорости 300 об/мин. Технические характеристики Прочная выпуклая конструкция уплотнения Предназначено для пара и масляного теплоносителя Широкая поверхность разделения и трения углеродной опорной направляющей Стандартное кольцевое уплотнение или упорядоченная насадка Преимущества Более высокая скорость работы Высокое предельное совокупное значение давления и скорости Повышенная износостойкость углеродной направляющей и кольцевого уплотнения Универсальность применения и установки Легкость в обслуживании — никаких специальных инструментов не требуется

Каталоги

ELSX™ ROTARY JOINTS
ELSX™ ROTARY JOINTS
2 Страницы
