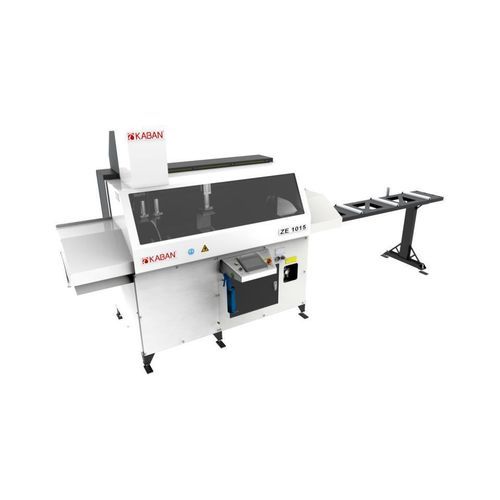

Станок для резки для алюминиевых профилей ZE 1015

с сервоприводомдля сверлениядля нарезания резьбы

Станок ZE 1015 предназначен для резки алюминиевых профилей под углом 90°, спроектирован для высокоскоростной работы с повторяемой точностью. Машина объединяет сервоуправляемую пилу, пневматические зажимы, автоматическую подачу и интегрируемую блок сверления/нарезки резьбы для комбинированной обработки.

Особенности

• Механическая конструкция, рассчитанная на работу на высокой скорости и обеспечение стабильной точности.
• Сервосистемы подъёма, скольжения и режущей операции с возвратом для эффективных циклов распила.
• Пневматические зажимы на передней и верхней поверхностях для фиксации профиля при обработке.
• Защитные кожухи и маркировка безопасности для защиты оператора.

Конструкция

• Детали из литья и сварные узлы с релаксацией напряжений для сохранения повторяемой точности на высокой скорости.
• Горизонтальные и вертикальные пневматические тиски для стабилизации профиля при резке.
• Закрытые защитные кожухи для снижения доступа к движущимся частям.

Пульт управления

• 7" сенсорный экран с удобным интерфейсом для управления программами и автоматизации циклов.
• Система управления Mitsubishi PLC для надёжной автоматизации и управления последовательностями.
• Автоматическое распыление охлаждающей жидкости/воздуха по профилю для помощи в резке и уменьшения стружки.
• Циклический автоматический режим: операция резки выполняется после установки профиля.

Пила

• Пильный диск большого диаметра (Ø 500 мм) с сервоуправлением и возможностью задания нескольких скоростей реза для разных профилей.
• Система распила с возвратом диска и распылением охлаждающей жидкости для обеспечения непрерывной качественной резки.

Сверление и нарезание резьбы

• Интегрированная блок-секция сверления и нарезания резьбы с сервоуправляемым позиционированием для точного расположения отверстий.
• Программирование процессов с большим объёмом памяти и система охлаждения для сверления.

Подача / перемещение

• Сервоуправляемая система подъёма, привода и отпускания для перемещения профилей без царапин.
• Автоматическая подача и резка профилей для безручной эксплуатации.
• Длина подачи: минимум 140 мм, максимум 960 мм.

Безопасность

• Защитные кожухи и видимая маркировка безопасности для повышения безопасности оператора и соответствия требованиям.

Техническая поддержка

• Функция напоминания о периодическом обслуживании и поддержка сервиса через удалённое подключение.

Технические характеристики

• Модель: ZE 1015
• Пильный диск: Ø 500 мм
• Угол реза: 90°
• Сенсорный экран: 7"
• Система управления: Mitsubishi PLC
• Длина подачи: мин. 140 мм; макс. 960 мм
• Сверление: максимальный диаметр инструмента Ø 12 мм; ход позиционирования по оси Y 260 мм; сервоуправляемое позиционирование; функция нарезки резьбы
• Сервосистемы: сервоуправляемая автоматическая подача, резка и регулировка скорости пилы (несколько скоростей на профиль)
• Зажим: пневматический зажим на передней и верхней поверхностях
• Системы охлаждения: распыление для резки и сверления
• Вспомогательные блоки: интегрированная единица сверления/нарезки резьбы; программирование процессов с большой памятью
• Безопасность: защитные кожухи и маркировка безопасности
