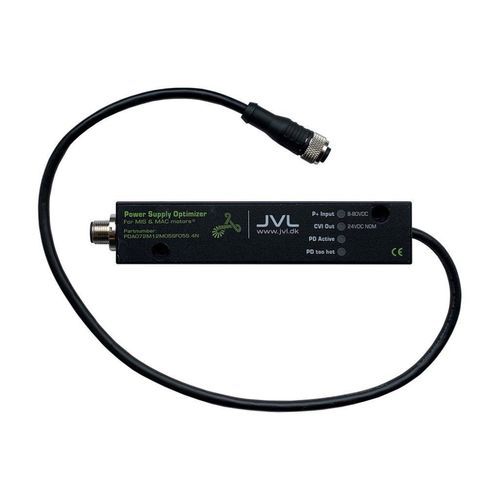

Вставной блок питания PDA072

DCIP67

Smart Power Dump - PDA072 - это собственный оптимизатор питания plug-n-play от JVL, разработанный как автоматическая схема сброса мощности и источник питания с управляющим напряжением CVI для защиты как вашего двигателя, так и источника питания. Он устраняет проблемы с обратной ЭДС и использует тот же промышленный разъем M12, что и любой интегрированный двигатель JVL, что облегчает его установку в линию со стандартными силовыми кабелями JVL.

Ключевые особенности

• Диссипация энергии торможения – Встроенные резисторы сброса мощности
• Встроенный источник управляющего напряжения
• Защита от перегрузки
• Защита от перегрева
• Plug-n-play
• Широкий диапазон входного питания – 8-80Vdc
• 0,5 м экранированный силовой кабель
• Множество вариантов монтажа
• Защита IP67
• Промышленные разъемы M12

Как это работает
Когда двигатель генерирует энергию обратно в линию питания, выходное напряжение PDA072 может превышать входное напряжение. PDA072 обнаруживает, когда выходное напряжение на 2-4 вольта выше входного напряжения, и активирует внутренний резистор сброса мощности, чтобы снизить напряжение. Светодиод "PD активен красный" остается включенным, пока резистор активен. Если внутренний резистор сброса мощности нагревается до критической температуры (примерно 80-90°C), датчик температуры деактивирует резистор сброса мощности, чтобы предотвратить постоянное повреждение. Светодиод "PD слишком горячий" остается включенным, пока температура слишком высокая. Замечательной особенностью PDA072 является его способность работать при любом напряжении от 8 до 72 В, включая 12 В, 24 В, 36 В, 48 В и 72 В постоянного тока.

Технические характеристики / Характеристики

• Автоматическая схема сброса мощности и источник питания с управляющим напряжением CVI
• Промышленные разъемы M12
• Установка plug-n-play
• Широкий диапазон входного питания: 8-80Vdc (работает от 8-72Vdc)
• 0,5 м экранированный силовой кабель
• Множество вариантов монтажа
• Защита IP67
• Защита от перегрузки и перегрева
• Встроенные резисторы сброса мощности
• Светодиодные индикаторы для активного и перегретого состояния
