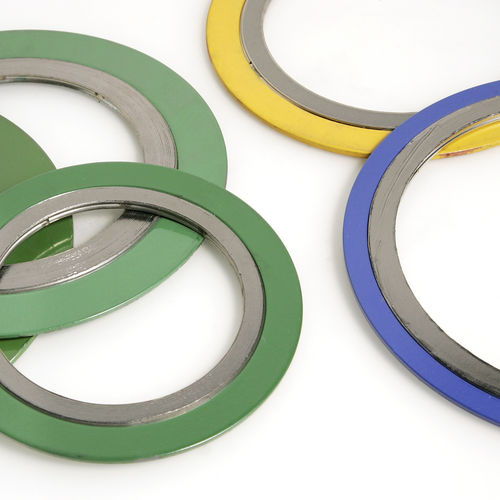

Спиральный уплотнитель CGI Spiral Wound

круглыйметаллическийдля лент

Спирально-навитые прокладки состоят из металлической полосы с профилем "V", свернутой в спираль, с наполнителем из мягкого материала. Мягкий материал делает спиральную прокладку водонепроницаемой, а металлическая полоса придает ей жесткость. Сочетание этих двух материалов делает спирально-навитые прокладки идеальным продуктом для уплотнения жидкостей высокой температуры (до 1 000ºC) и при высоком давлении (до 250 бар) Типы спирально-навитых прокладок Тип R: мягкий материал (БЕЗ металлической полосы) Тип IR: мягкий материал + внутренняя металлическая полоса Тип CG: мягкий материал + наружная металлическая полоса Тип CGI: внутренняя металлическая полоса + мягкий материал + наружная металлическая полоса. Внешняя металлическая полоса обычно изготавливается из углеродистой стали, и ее функция заключается в централизации фланца. Внутреннее кольцо помогает избежать внутреннего напряжения. Поскольку оно находится в контакте с жидкостью, оно должно быть изготовлено из того же материала, что и спиральная полоса, и быть совместимым с жидкостью. В качестве наполнителя в большинстве случаев рекомендуется использовать графит для температур от 550ºC до -200ºC. Материалы для спирально-навитых прокладок Для ленты и колец: Углеродистая сталь Нержавеющая сталь: 304, 304L, 316L, 316Ti, 321 и т.д. Другие: Алюминий, серебро, медь, титан, никель, монель, инконель и т.д. Для заполнения: Графит ПТФЭ Безасбестовое волокно
