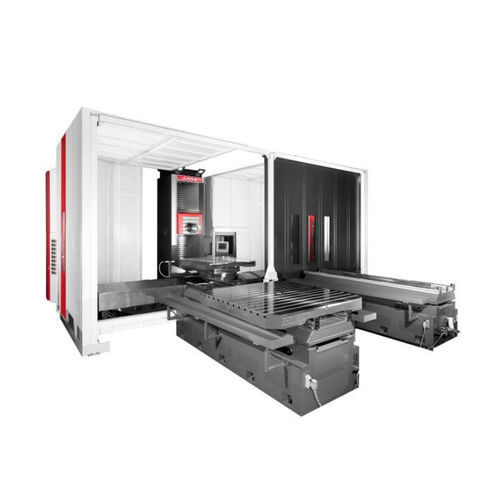

5-осный обрабатывающий центр TX series
универсальныйс поворотным столомсо стойкой

5-осный обрабатывающий центр
5-осный обрабатывающий центр
5-осный обрабатывающий центр
5-осный обрабатывающий центр
5-осный обрабатывающий центр
5-осный обрабатывающий центр
5-осный обрабатывающий центр
5-осный обрабатывающий центр
5-осный обрабатывающий центр
5-осный обрабатывающий центр
5-осный обрабатывающий центр
5-осный обрабатывающий центр
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Количество осей
5-осный
Направление шпинделя
универсальный
Структура
с поворотным столом, со стойкой
Передний конец шпинделя
ISO 50, HSK-100, HSK-63
Применение
для авиационной промышленности, для изготовления штампов и пресс-форм
Другие характеристики
высокой точности, высокая жесткость, гидростатический
Ход Х

2 000 mm, 3 000 mm, 4 000 mm, 5 000 mm, 6 000 mm
(79 in, 118 in, 157 in, 197 in, 236 in)

Ход Y

МАКС.: 4 000 mm
(157 in)

МИН.: 1 500 mm
(59 in)

Ход Z

1 500 mm, 2 000 mm, 2 500 mm, 3 000 mm
(59 in, 79 in, 98 in, 118 in)

Скорость вращения

6 000 rpm, 10 000 rpm, 18 000 rpm
(37 699 rad.min-1, 62 832 rad.min-1, 113 097 rad.min-1)

Мощность

40 kW, 59 kW, 60 kW
(54,38 hp, 80,22 hp, 81,58 hp)

Скорость подачи по оси X

25 000 mm/min, 30 000 mm/min
(16 in/s, 20 in/s)

Скорость подачи по оси Y

25 000 mm/min, 30 000 mm/min
(16 in/s, 20 in/s)

Грузоподъемность стола

8 000 kg, 20 000 kg, 40 000 kg
(17 637 lb, 44 092 lb, 88 185 lb)

Описание

Серия TX - одна из самых узнаваемых эмблем во вселенной JUARISTI. У нас большой опыт разработки решений этого типа, которые за годы работы зарекомендовали себя как одни из самых востребованных нашими клиентами. Этот обрабатывающий центр строгального типа может успешно выполнять расточные и фрезерные работы. Он отличается симметричной конструкцией с центрированной бабкой на колонне, что обеспечивает высокую степень точности и динамики. Термосимметричная конструкция с центрированной бабкой. Чугунные конструктивные элементы увеличенного размера. Гидростатический поворотный стол с двойной шестерней против затухания. Высокоточные и жесткие линейные направляющие. Многочисленные возможности настройки и автоматизации. КОНСТРУКТИВНЫЕ ЭЛЕМЕНТЫ Минимальное тепловое искажение гарантировано благодаря термосимметричной колонне с центральной головкой. Чугунная конструкция увеличенного размера. Максимальная жесткость благодаря 4 вертикальным направляющим (TX3 и TX7). Линейная направляющая с высокоточными подшипниками. Вертикальный ход до 2 500 мм (TX1), 3 000 мм (TX3) и 4 000 мм (TX7). Универсальная головка ACD 1º x 1º | 0,001º x 0,001º | 40 кВт | 6 000 мин-1 | 60 кВт | 3 000 Нм. Ортогональная головка AOD 1º x 1º | 40 кВт | 5 000 мин-1. Компактная вертикальная головка ISO 50 1ºx1º. Гидростатический поворотный стол грузоподъемностью от 8 тонн (TX1) до 60 тонн (TX7). Большое рабочее пространство 1 600 x 2 000 мм (TX1), 2 000 x 2 500 мм (TX3) и 3 000 x 2 500 мм (TX7). ГОЛОВКИ И СТОЛЫ Универсальная головка ACD 1º x 1º | 0,001º x 0,001º | 40 кВт | 6 000 мин-1 | 60 кВт | 3 000 Нм. Ортогональная головка AOD 1º x 1º | 40 кВт | 5 000 мин-1.

---
