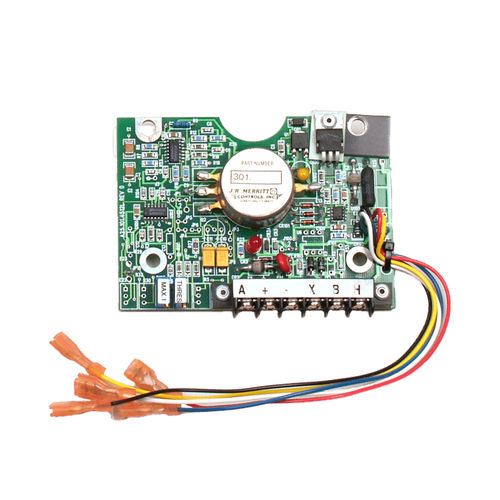

Плата с регулировкой тока типа PFC-CR с пороговой и полной регулировкой выхода и светодиодной диагностикой.
Обзор
- Регулируемый ток.
- Регулировка порога и полного выхода.
- Светодиодная диагностика.
Опции:
- Двойная регулировка полного выхода.
- Регулировка темпа.
- Регулировка высокого/низкого диапазона.
- Модели на 12 и 24 В для большинства клапанов с одной и двумя катушками.
Применение:
PFC/CR - точное пропорциональное управление для электрогидравлических клапанов для погрузочно-разгрузочного оборудования и внутризаводского промышленного оборудования.
PFC/CR - регулируемые платы драйверов используются для управления электрогидравлическими пропорциональными клапанами для мобильного оборудования в тех случаях, когда колебания выходного сигнала из-за изменения напряжения питания или сопротивления катушки клапана должны быть сведены к минимуму.
Особенности для PFC/CR:
- Широтно-импульсная модуляция: Питание катушки клапана включается и выключается с фиксированной оптимальной скоростью (частота синхронизации), чтобы преодолеть факторы, снижающие плавность работы клапана, такие как заедание, гистерезис и механические допуски. Время "включения" по сравнению со временем "выключения" на этой оптимальной частоте изменяется для обеспечения пропорционального выхода.
- Регулировка порога: Мертвая зона клапана в начале хода золотника может быть устранена или установлена на желаемый уровень.
- Регулировка полного выхода: Обычно устанавливается таким образом, чтобы максимальная мощность клапана достигалась, когда управляющее устройство (рукоятка джойстика) достигает точки максимального хода. Также используется для ограничения максимальной мощности при необходимости.
- Вспомогательный выход: Обеспечивает переключаемый источник питания при напряжении питания, когда включен КРМ/КР. (3 ампера, макс.)
- Защита от обратной полярности: Встроенные диоды предотвращают повреждение из-за перевернутой проводки.
---
