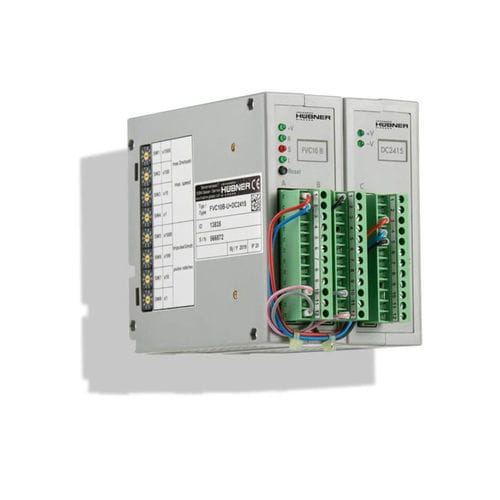

Преобразователь сигнала импульс FVC 10

цифровойHTLаналоговый

Идеально подходит для ПЛК с аналоговыми входами Настраивается с помощью переключателей без конфигурационного программного обеспечения Опции: уведомление о превышении скорости / контроль напряжения Описание Частотно-напряженные преобразователи (преобразователи сигналов) используются для преобразования цифровых выходных сигналов инкрементальных поворотных энкодеров в постоянное напряжение или постоянный ток, пропорциональный скорости и направлению вращения. Конечная скорость и частота импульсов устанавливаются с помощью четырех кодирующих переключателей. Полученное значение преобразуется и подается на аналоговые выходы. Технические данные Применение Преобразование сигнальных выходов энкодера в аналоговые (0...±10 В, 0...±20 мА, +4...+20 мА) Напряжение питания ±15 В постоянного тока (опция: 24 В постоянного тока) Сигнальный вход Инкрементный энкодер (5-30 В) и вход сброса (уровень TTL, 0 В) 4 переключателя для установки частоты импульсов/оборотов 1-9999 4 переключателя для установки максимальной скорости 1-9999 об/мин Сигнальный выход от 0 до ±10 В постоянного тока (макс. 20 мА) 3 светодиода для индикации вращения по/против часовой стрелки и остановки Диапазон частот 0-200 кГц Корпус Корпус модуля для стандартной монтажной рейки Размеры макс. 90 x 118 x 136 мм Электрическое подключение 24-полюсный коллектор PHOENIX COMBICON Диапазон температур устройства от 0 °C до +50 °C Опции устройства / Функция Второй выход напряжения: 0...±10 В, выходные блоки развязаны Токовый выход: от 0 до ±20 В, выходные блоки развязаны Токовый выход (независимо от направления вращения): 4-20 мА, выходные блоки развязаны Дополнительное напряжение питания 24 В постоянного тока: сигнал диапазона превышения скорости, контроль напряжения
