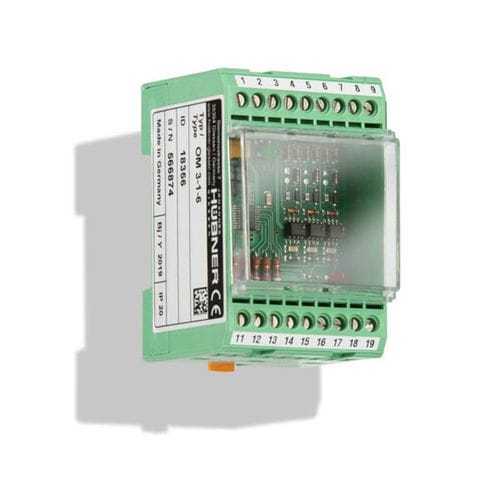

Преобразователь сигнала импульс OM 3-1

HTLинкрементальныйна DIN-рейке

Преобразование уровня сигнала, устранение сигналов помех Электрическая изоляция входа и выхода с помощью оптопар Опция: напряжение питания 5 В или 12-30 В Описание Преобразователи импульсов (преобразователи сигналов) преобразуют сигналы поворотных энкодеров из HTL в TTL или из TTL в HTL. Они используются для электрической изоляции, преобразования уровня сигнала и устранения сигналов помех. Выходные каскады позволяют передавать сигналы по кабелям большой длины на высоких выходных частотах. Оптопары изолируют входы от выходов. Короткое замыкание или перегрузка выходных каскадов сигнализируются. Модули могут крепиться на стандартные монтажные рейки (EN 50 022). Технические данные Напряжение питания 12-30 В ПОСТОЯННОГО ТОКА Вход сигнала TTL (квадратная волна 2,8-6 В) Выход сигнала TTL (0°, 90°, N и соответствующие инвертированные сигналы) Частотный диапазон 0-250 кГц Корпус Электронный корпус для стандартных монтажных шин Размеры 50 x 75 x 52 мм Электрическое подключение 18-полюсные винтовые клеммы PHOENIX COMBICON 2,5 мм2 Диапазон температур устройства -от 20 °C до +70 °C Степень защиты IP20 (установка в распределительном щите) Возможности устройства / Функция Изолированное преобразование HTL в TTL или наоборот при различных напряжениях питания: 12 - 30 V 5 V
