Умножение сигналов инкрементального энкодера
Корпус с зажимным креплением (35 мм DIN-рейка)
1 входной блок, 3 выходных блока
Опция: взаимная развязка выходных блоков
Описание

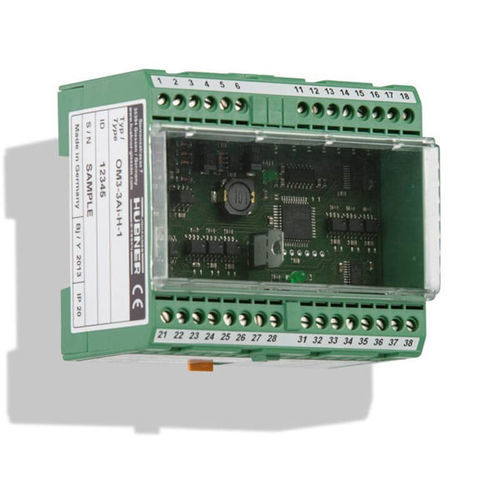

Выходные умножители (разделители сигналов) разделяют входящие сигналы от инкрементальных поворотных энкодеров и распределяют их дальше. Они имеют три сигнальных входа (0°, 90° и опорный импульс), которые распределяются на девять сигнальных выходов (HTL или TTL).
Опционально возможна взаимная развязка выходных блоков.
Технические данные
Применение
Перемножение выходов сигналов энкодера (HTL/TTL)
Напряжение питания
12-30 В ПОСТОЯННОГО ТОКА
Вход сигнала
HTL (квадратная волна 12-30 В) или TTL (квадратная волна 2,8-6 В)
Выход сигнала
HTL или TTL (0°, 90°, N и соответствующие инвертированные сигналы)
3 выходных блока, опционально для каждого выходного блока: HTL или TTL уровень
Частотный диапазон
0-250 кГц
Корпус
Электронный корпус для стандартных монтажных шин
Размеры
90 x 75 x 52 мм
Электрическое подключение
30-полюсные винтовые клеммы PHOENIX COMBICON 2,5 мм2
Диапазон температур устройства
-от 20 °C до +70 °C
Опции устройства / Функция
Взаимная развязка 3 выходных блоков (тип OM 3-3Ai) с 3 отдельными входами напряжения питания
2 и 4 импульса складывания
Определение направления вращения
Обнаружение остановки
Выходные сигналы, зависящие от направления вращения
Деление частоты (2-32)
---
