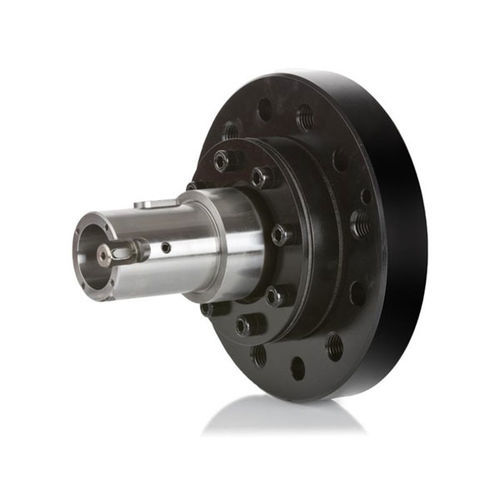

Адаптер с фланцем

валадля углового энкодераDIN

Монтаж поворотных энкодеров с полым валом на валы без центрирующей резьбы Идеально подходит для модернизации и замены Простая регулировка переходного вала Опции: изолированное исполнение, сертифицированный безопасный компонент в соответствии с DIN EN ISO 13849-2 (PL e) Технические данные Применение Монтаж датчиков с полым валом на вал с большим диаметром: Внешнее центрирование ведомого вала (вал с фланцем-адаптером с внутренним центрированием) Внутреннее центрирование ведомого вала (вал с фланцевым адаптером с внешним центрированием) Возможность установки энкодера в любом положении (например, вал направлен вверх/вниз) Тип монтажа После проверки/согласования: Внешний центрирующий вал заказчика: Диаметр центрирования ок. Ø 28-350 мм (серия датчиков 4/40/41) Ведомый вал с внутренним центрированием: Диаметр центрирования ок. Ø 30-290 мм (серия датчиков 4/40/41) Ведомый вал с внешним/внутренним центрированием: Диаметр центрирования прибл. Ø 50-200 мм (серии энкодеров 5/6/60) Возможно изготовление ведомого вала по индивидуальному заказу до центрирующего диаметра Ø 500 мм или по желанию заказчика Максимальная скорость / частота Рассчитывается индивидуально в каждом конкретном случае / разрабатывается по согласованию Ударопрочность Рассчитывается индивидуально для каждого конкретного случая / разрабатывается в соответствии с консультацией Устойчивость к вибрации Рассчитывается индивидуально для каждого конкретного случая /разработка в соответствии с консультацией Температурный диапазон Рассчитывается индивидуально для каждого конкретного случая /разработка в соответствии с консультацией Изоляция от токов подшипников/валов Да (опционально) Сертификаты / Одобрения Опционально: Разработан как компонент безопасности с исключением неисправностей по DIN EN ISO 13849-2 (до PL e), с декларацией соответствия CE
