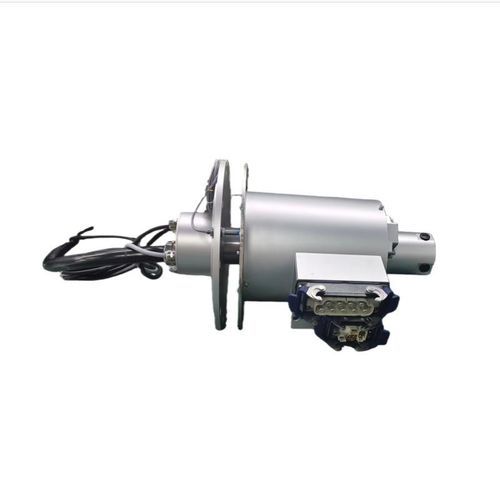

Электрический вращающийся коллектор FHS190-12-20214

с проходом в центредля ветрогенераторадля монтажа ветровой электрической установки

Обзор продукта
FHS190-12-20214 от INGIANT TECH — это прецизионное скользящее контактное кольцо на 12 цепей, разработанное для систем управления шагом (pitch) ветровых турбин. Оно обеспечивает непрерывную передачу высокомощной электрической энергии, управляющих сигналов и шинной связи между вращающимся ступичным узлом и неподвижной гондолой, позволяя выполнять точные регулировки шага. Предназначено для суровых наземных и морских условий, оснащено внутренним подогревом, защитой IP65 и военноподобной надежностью, подходит для турбин 1,5MW–3MW.

Краткое описание
Модель: FHS190-12-20214 (ER-80/400 2.0G4)
Число цепей: 12 цепей
Номинальный ток: 5 × 80A (400VAC, силовые цепи), 3 × 2A (24VDC, цепь безопасности), 4 × 2A (24VDC, сигналы CANopen)
Номинальное напряжение: 0–440VAC / 240VDC
Сопротивление изоляции: ≥1000MΩ @500VDC (силовые); ≥500MΩ @500VDC (сигнальные)
Диэлектрическая прочность: 2500VAC @50Hz 60s (силовые); 500VAC @50Hz 60s, 2mA (сигнальные)
Динамическое контактное сопротивление: ≤10mΩ
Скорость вращения: 0–30 RPM
Рабочая температура: -30°C до +55°C
Температура хранения: -40°C до +70°C
Степень защиты: IP65
Высотная граница: ≤4000 m
Материал корпуса: Алюминиевый сплав / углеродистая сталь
Материал контактов: Благородный металл
Встроенные функции: Внутренний нагреватель, датчик скорости, интерфейс энкодера (примеры: YTD2IB14Y778, 10000T1KAK2 (25G))

Ключевые преимущества

• Оптимизированная конфигурация цепей для pitch-систем: Многоканальная архитектура с пятью силовыми каналами 80A/400VAC для привода pitch, тремя каналами безопасности 2A/24VDC и четырьмя сигнальными каналами CANopen 2A/24VDC для разделения питания, безопасности и связи.
• Интегрированная поддержка датчиков и энкодера: Предустановленный датчик скорости и интерфейс энкодера (указаны примеры) для мониторинга положения pitch в реальном времени и сокращения внешней проводки.
• Надежность в экстремальных условиях: Защита IP65, устойчивость к соляному туману, вибрациям и экстремальным температурам; внутренний нагреватель предотвращает конденсацию и обледенение; контакты из благородного металла обеспечивают низкое динамическое сопротивление и длительный срок службы (>20 млн оборотов в проектном расчёте).
• Прочная механическая конструкция и простота монтажа: Регулируемая общая длина (410–540 мм), проходное отверстие 190 мм, модульные выводы кабелей, предварительно оконеченные кабельные вводы и съемные аксессуары для упрощённой интеграции.
• Кастомизация и соответствие стандартам: Конфигурация цепей, параметры напряжения/тока, механические размеры и протоколы связи (PROFIBUS, EtherCAT, PROFINET) могут быть адаптированы под конкретные модели турбин; производство под строгим контролем качества и в соответствии со спецификациями ветроэнергетики (IEC 61400).

Сценарии применения

• Системы управления шагом ветровых турбин: Подходит для наземных и морских турбин 1,5MW–3MW.
• Оборудование для возобновляемой энергетики: Системы ветроэнергетики, приводы pitch, соединение ступица–гондола.
• Промышленные вращающиеся механизмы: Низкоскоростная, высоконадежная передача мощности и сигналов в суровых вращающихся установках.

Технические характеристики

• Модель: FHS190-12-20214 (ER-80/400 2.0G4)
• Цепи: 12
• Силовые цепи: 5 × 80A (400VAC)
• Цепи безопасности: 3 × 2A (24VDC)
• Сигнальные/CANopen цепи: 4 × 2A (24VDC)
• Номинальное напряжение: 0–440VAC / 240VDC
• Сопротивление изоляции: ≥1000MΩ @500VDC (силовые); ≥500MΩ @500VDC (сигнальные)
• Диэлектрическая прочность: 2500VAC @50Hz 60s (силовые); 500VAC @50Hz 60s 2mA (сигнальные)
• Динамическое контактное сопротивление: ≤10mΩ
• Скорость вращения: 0–30 RPM
• Рабочая температура: -30°C до +55°C
• Температура хранения: -40°C до +70°C
• Степень защиты: IP65
• Высота: ≤4000 m
• Материал корпуса: Алюминиевый сплав / углеродистая сталь
• Материал контактов: Благородный металл
• Внутренний нагреватель: Да (предотвращает конденсацию/обледенение)
• Датчик скорости & интерфейс энкодера: Интегрированы (примеры указаны)
• Срок службы: >20 млн оборотов (проектная ориентация)
• Механические размеры: Регулируемая общая длина 410–540 мм; проходной диаметр 190 мм
• Установка: Модульные выводы кабелей и предварительно оконеченные кабельные вводы; съёмные аксессуары в комплекте
