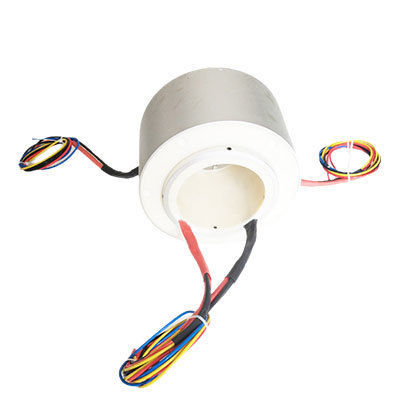

Электрический вращающийся коллектор DHK100

с проходящим валомдля кабельного барабанадля ветрогенератора

Краткое описание

• Ingiant серия DHK100: внешний диаметр 190 мм, диаметр отверстия 100 мм
• Номинальное напряжение 0–240 VAC/VDC
• Рабочая скорость 0–600 об/мин
• Рабочая температура -40°C ~ +65°C
• Степень защиты IP54

Описание продукта
Серия Ingiant DHK100 с внешним диаметром 190 мм и отверстием 100 мм представляет собой интегрированное прецизионное проходное скользящее контактное кольцо с 1–120 каналами. Поддерживает смешанную передачу сигналов и питания; количество цепей и параметры тока/напряжения могут быть адаптированы на базе стандартных моделей.

Типичные применения

• Различные радары
• Оборудование безопасности
• Развлекательное оборудование
• Различные роботы и манипуляторы
• Аэростаты
• Оборудование ветроэнергетики
• Листовые машины для выдува бутылок
• Световые инспекционные машины
• Поворотные столы и вращающиеся сценические площадки
• Аттракционы
• Устройства виртуальной 3D и VR
• Автомобильные спутниковые антенны
• Корабельные спутниковые кабели
• Кабельные барабаны
• Оборудование для мойки окон
• Вращающиеся экраны и вращающиеся рестораны
• Электротехнические машины
• Современное VR-симуляционное оборудование

Описание наименования продукта

• (1) Тип продукта: DH — электрическое скользящее кольцо
• (2) Способ установки: K — проходное отверстие
• (3) Диаметр проходного отверстия продукта: 100 мм
• (4) Общее количество цепей: варианты, например 48 цепей (поддерживает от 1 до 120 каналов)
• (5) Номинальный ток указывается при необходимости; разные цепи могут пропускать разные номинальные токи
• (6) Идентификационный номер: может быть добавлен суффикс идентификации (например, -002, -003) для различения разных спецификаций одной модели

Технические параметры (сводка)
Таблица классов продукта:
Общий — Рабочая скорость: 0 ~ 200 об/мин; Срок службы: 20 миллионов оборотов
Промышленный — Рабочая скорость: 300 ~ 1000 об/мин; Срок службы: 60 миллионов оборотов

Электротехнические / Механические параметры:
Количество колец: на заказ
Рабочая температура: -40°C ~ +65°C
Номинальный ток: 2A, 5A, 10A, 15A, 20A (стандартные варианты; большие токи — параллельные проводники)
Рабочая влажность: ≤70%
Номинальное напряжение: 0 ~ 240 VAC/VDC
Степень защиты: IP54
Сопротивление изоляции: ≥1000 MΩ @ 500 VDC
Пробивное напряжение: 1500 VAC @ 50 Hz, 60 s, 2 mA
Изменение динамического сопротивления: ≤10 mΩ
Материал корпуса: алюминиевый сплав
Материал электрического контакта: благородные металлы
Спецификация проводов: цветной тефлон
Рабочая скорость: 0-600 об/мин (типично для этой серии)
Длина проводов: 500 мм +20 мм (стандарт)

Спецификация проводов (сводка)
Номинальный ток ≤2A — AWG26, проводник ≈0,15 mm², цвета: красный, желтый, черный, синий, зеленый, белый, коричневый, серый, оранжевый, фиолетовый, светло-красный, прозрачный; диаметр ≈Ø1mm
Номинальный ток 3A — AWG24, проводник ≈0,2 mm², цвета в ассортименте; диаметр ≈Ø1,3mm
Номинальный ток 5A — AWG22, проводник ≈0,35 mm², цвета в ассортименте; диаметр ≈Ø1,3mm
Номинальный ток 6A — AWG20, проводник ≈0,5 mm², цвета: красный, желтый; диаметр ≈Ø1,4mm
Номинальный ток 8A — AWG18, проводник ≈0,75 mm², множественные цветовые варианты; диаметр ≈Ø1,6mm
Номинальный ток 10A — AWG16, проводник ≈1,5 mm², типичные цвета: красный, желтый, черный, коричневый, зеленый, белый; диаметр ≈Ø2,0mm
Номинальный ток 15A — AWG14, проводник ≈2,0 mm²; диаметр ≈Ø2,3mm
Номинальный ток 20A — AWG14, проводник ≈2,5 mm²; диаметр ≈Ø2,3mm
Номинальный ток 25A — AWG12, проводник ≈3,0 mm²; диаметр ≈Ø3,2mm
Номинальный ток 30A — AWG10, проводник ≈6,0 mm²; диаметр ≈Ø4,2mm
Для >30A — использовать несколько AWG12 или несколько AWG10 параллельно

Характеристики / Технические спецификации

• Наружный диаметр: 190 мм
• Внутренний диаметр отверстия: 100 мм
• Каналы: 1–120 (на заказ)
• Номинальное напряжение: 0–240 VAC/VDC
• Номинальные токи (стандарт): 2A, 5A, 10A, 15A, 20A (большие токи — параллельные проводники)
• Рабочая скорость (типично): 0–600 об/мин
• Диапазон рабочих температур: -40°C до +65°C
• Степень защиты: IP54
• Материал корпуса: алюминиевый сплав
• Материал электрического контакта: благородные металлы
• Изменение динамического сопротивления: ≤10 mΩ
• Сопротивление изоляции: ≥1000 MΩ @ 500 VDC
• Пробивное напряжение: 1500 VAC @ 50 Hz, 60 s
• Стандартная длина выводов: 500 мм +20 мм
