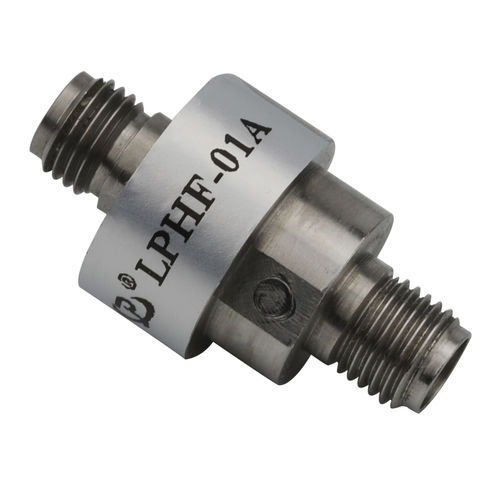

Вращающийся коллектор для передачи сигналов LPHF-01A

для антенны радаровдля передачи видеосигналастандартный

Характеристики и преимущества ротационного скользящего кольца RF Отлично подходит для экранированных эффектов и защиты от помех Встроенный высокочастотный и электрический блок Модульная конструкция и физическая интеграция делают его компактным по структуре Сверхнизкие вносимые потери, КСВН и фазовая сеть Дополнительный тип соединителя Долгий срок службы Экономичный Без обслуживания RF Поворотное решение для таможенного кольца с проскальзыванием : Возможна раздельная передача одноканальных или многоканальных высокочастотных сигналов или интегрированная передача электрического сигнала (не более 200 цепей) и высокочастотных сигналов Поддерживается одновременная передача нескольких сигналов или каналов (не более 4) Спецификация Канал - 1 Диапазон частот - от постоянного тока до 18 ГГц СВВР, максимум - 1,20 при 0 до 6 ГГц; 1,25 при 6 до 12 ГГц; 1,35 при 12 до 18 ГГц СВР Вариация - 0.03 Вводимые потери - 0.25 дБ при частоте от 0 до 6 ГГц; 0,35 дБ при частоте от 6 до 12 ГГц; 0,50 дБ при частоте от 12 до 18 ГГц Изменение вносимых потерь - 0.04 дБ Фаза, макс. 1° Пиковая мощность, макс. - 1500 Вт Средняя мощность, макс. 200 Вт при 1 ГГц; 30 Вт при 18 ГГц Рабочая скорость, макс. 100 об/мин Тип разъема - SMA женщина (50Ω) Контактный материал - медь бериллия Материал разъема - Нержавеющая сталь Осевая нагрузка на торцевую поверхность, макс. - ±2N Радиальная нагрузка на торцевую поверхность, макс. ±2N Начальный крутящий момент - 0,5 Нсм, макс Рабочий крутящий момент - 1Ncm, макс Вес - 10g Рабочая температура -40 ~ +70 ℃ влажность - 85% Степень защиты - IP40 Жизнь - 0.5 миллиона оборотов
