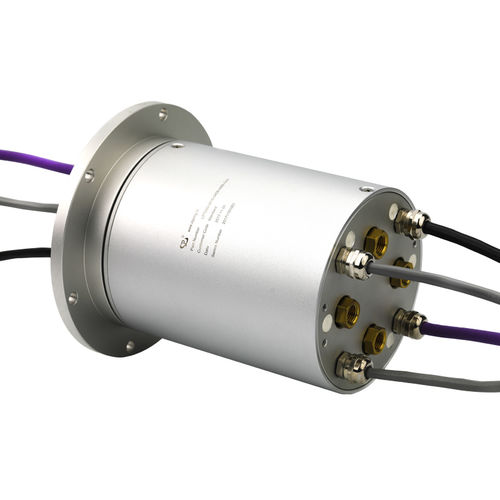

Электропневматический вращающийся коллектор LPT000-0415-0406-04S-04A

со сплошным валомдля использования в промышленностииз анодированного алюминия

Номер детали: LPT000-0415-0406-04S-04S04A ▶ Проскальзывающее кольцо сплошного вала, интегрированное с пневматическим поворотным шарниром для сервосистемы Спецификация Электрическая часть Схемы: 4 цепи * 2A, 4 цепи* 15A, 4 цепи * Сигнал * Сигнал Рабочее напряжение:24VDC Электрическая прочность: ≥1000VAC@50Hz（Current); ≥500VAC@50Hz（signal） Изоляция: 500MΩ@500VDC（Current); 300MΩ@300VDC（Signal） Электрический шум: ≤70mΩ (50 об/мин) Рабочая скорость: 0~30/50 об/мин Контакт: Драгоценный металл Жилье: Алюминиевый сплав Размер провода: (0,3 мм²) Двухжильный экранированный витой парой экранированный кабель CC-Link (3x20AWG) SAVAFLEX-1000 4*2,5 мм² Длина провода: Провод статора: 2000мм; Провод ротора: 2000мм; Провод ротора: 2000мм Температура: -10°C~+70°C Влажность: ≤60%RH Степень защиты: IP54 Пневматическое вращающееся соединение Каналы: 4 Рабочее давление: 0,1 МПа Средний: Сжатый воздух Калибр подключения: Rc 1/4 Момент затяжки: ≤0,5 Нм Диаметр трубы: φ6mm Проскальзывающее кольцо JINPAT для сервомеханики используется в сервосистеме для измерения фактического положения механической системы по сравнению с управляющим входом. Модульная модульная конструкция с внутренней схемой подключения и специальным экранированием обеспечивает комплексное решение проблемы помех сигнала энкодера. Он может интегрировать передачу различных сигналов. Поддерживается интеграция газожидкостной вращающейся головки. Особенности ◆ Помехи (сигнал энкодера) отсутствуют ◆ Передача разнообразных сигналов: Сигнал энкодера, управляющий сигнал/ CANBus/ Profibus, Profinet и т.д ◆ Стабильный ток и передача сигнала ◆ Модульная конструкция в схеме внутренней проводки и специальное экранирование ◆ Возможность интеграции с газовой/жидкостной вращающейся головкой ◆ Изоляция между кольцами: ≥ 45 дБ Преимущества ◆ Индивидуальное решение ◆ Длительный срок службы Применение Военная техника Испытательный центр Автоматическая система управления
