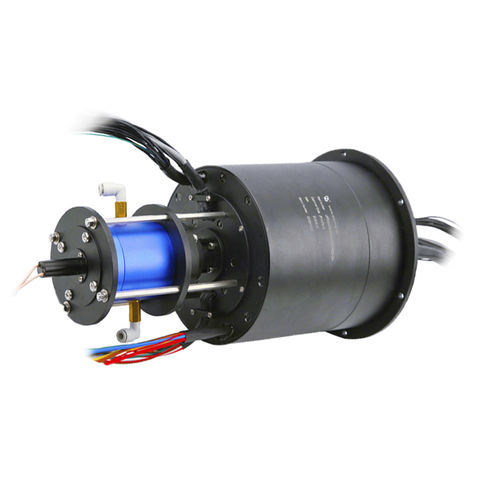

Пневматическое гидравлическое и электрическое интегрированное вращающееся соединение
Это высокоточное гибридное ротационное соединение в отечественной промышленности производства JINPAT, поддерживающее интегрированную передачу электроэнергии, газа, жидкости и различных сигналов, таких как HD-SDI (1080P@30Гц), Gigabit Ethernet, RS422, сигнал поворотного трансформатора, сигнал возбуждения и т.д.
Спецификация
95 контуров
Электрическое ротационное соединение
Диапазон тока: 7 кт*20A, 52 кт*сигнал, 2 пары*гигабит Ethernet, 1 кт* земля, 2 пары* SPL видеосигнал, 2* газ/жидкость;
Напряжение: 24 В (сигнал), 220 В (мощность)
Диэлектрическая прочность: между цепями ≥500VAC@50Hz (ток), 300VAC@50Hz (сигнал);
Сопротивление изоляции: 300MΩ@500VDC
Электрический шум: ≤35 mΩ
Рабочая скорость: 0~100 об/мин
Контакт: Драгоценный металл
Жилье: Алюминиевый сплав
Размер провода: Коаксиальная проволока RG 179
Рабочая температура: -40°C~+70°C
Влажность: До 70% RH
Жизнь: ≥10 миллионов поворотов
Вращающийся шарнир видеосигнала SPL
Цепь: 2 пары; Электрический шум: ≤35mΩ
Разрешение:1080P, 30Hz; Рабочая скорость: 0~100 об/мин;
Размер коаксиальной проволоки RG179; Рабочая температура:-40°C~+70°C
Пневматическое гидравлическое вращающееся соединение
Канал: 2 канала
СМИ: Сжатый воздух/ промывочная жидкость
Рабочее давление: 0-1,2 МПа; Калибр подключения: 1/8;
Размер трубы: Φ 6; Тип разъема: 1/8;
---
